Le secteur de la construction peut être lent à mettre en œuvre des changements dans les pratiques établies, notamment en ce qui concerne la documentation. Souvent, les documents ne sont pas mis à jour après la fin de la construction, même si des modifications sont apportées ultérieurement au bâtiment, et les plans sont potentiellement perdus dans un classeur pendant des années et inaccessibles à de nombreuses parties prenantes. Pourtant, la technologie offre de nombreux avantages pour la documentation dans la construction, ce qui annule bon nombre des limites des méthodes actuelles.
À l'heure actuelle, la majorité de la documentation sur les bâtiments est en 2D, compilée par des professionnels qui visitent les sites et utilisent des appareils photo pour prendre des photos ou des mesures à la main. En fait, de nombreux bâtiments anciens dépendent encore d'une documentation dessinée à la main. Ces méthodes traditionnelles présentent de sérieuses contraintes lorsqu'il s'agit de compiler des documents de construction complets, avec de nombreuses possibilités de lacunes dans les informations qui peuvent poser des problèmes considérables par la suite.
"En général, le plus gros problème est que nous manquons beaucoup d'informations en documentant les sites de construction ou les bâtiments avec des méthodes manuelles", explique Baris Balota, expert industriel pour BIM/AEC à l'adresse suivante NavVisun fournisseur de premier plan de systèmes cartographie mobile et de solutions de capture de la réalité. "En outre, les experts de planification qui doivent utiliser ces documents peuvent les comprendre, mais cela peut être un défi pour les non-experts."
Résolution des problèmes liés à la documentation du bâtiment
La documentation des bâtiments peut également être sujette à des erreurs dues à un alignement inexact des ensembles de données, à des mesures erronées ou à des erreurs humaines générales.
Mais l'un des principaux problèmes de la documentation du bâtiment est qu'elle peut être fragmentée en raison des différentes méthodes utilisées séparément par une série d'entrepreneurs, qui peuvent ne pas interagir directement. Par exemple, des mesures manuelles sont utilisées pour établir des plans d'étage en 2D. Pour les plans d'étage en 2D plus détaillés, des stations totales sont utilisées sur place.
numérisation laser Des moyens plus complets de mesure spatiale en 3D par le biais de numérisation laser peuvent prendre du temps, coûter cher et ne peuvent généralement être réalisés que par des professionnels qualifiés ayant de l'expérience dans le domaine de la photographie terrestre (TLS). Or, un TLS est un appareil statique, ce qui signifie que des objets ou des géométries peuvent bloquer le balayage de certaines zones, entraînant des omissions dans les données et la documentation.
En outre, les listes d'attente sont souvent longues pour les géomètres. Même lorsqu'un geomètre est sur place, la construction doit généralement être interrompue pour qu'il puisse effectuer l'enquête, ce qui prolonge les délais déjà très longs.
Les délais de traitement constituent un autre retard. Il peut s'écouler beaucoup de temps entre le moment où les images et les données sont saisies et celui où elles sont mises à la disposition des partenaires et des contractants. Par conséquent, il peut y avoir un manque de cohésion entre les ensembles de données et le matériel collecté, sans un seul site source de vérité, ainsi que des problèmes d'accessibilité sur différents appareils.
La documentation accessible n'est pas toujours facile à comprendre pour les personnes qui n'ont pas de formation spécialisée. Des solutions technologiques peuvent résoudre presque tous ces problèmes, mais un changement de culture est nécessaire dans l'industrie.
"Dans le secteur de la construction, selon une étude de McKinsey 2020, il a fallu environ 35 ans pour atteindre un taux d'adoption de BIM (Building Information Modeling) d'environ 60 à 70 % aux États-Unis", déclare Laura Rehlen, Senior Industry Strategist pour AEC et BIM à l'adresse suivante NavVis. "Aujourd'hui, en Europe, selon l'Observatoire européen du secteur de la construction 2021, seulement 30 % des entreprises de construction utilisent BIM - et ce n'est pas beaucoup. Les progrès sont lents. Il semble que ce soit l'un des secteurs les moins numérisés".
Les arguments en faveur de cartographie mobile dans le secteur de la construction
Pour la documentation des bâtiments, les technologies mobiles numérisation laser et de localisation et de cartographie simultanées (SLAM) ont beaucoup à offrir. Par rapport à la TLS, les technologies mobiles numérisation laser et de cartographie peuvent offrir des capacités nettement plus approfondies en matière de capture de données 3D et réduire les occlusions. Certains appareils sont jusqu'à dix fois plus rapides pour capturer des données sur site que d'autres technologies de numérisation.
"L'avantage des scanners laser mobiles est qu'ils permettent de se déplacer autour des objets et de les scanner sous différents angles et dans différentes positions. Une fois le balayage terminé, vous disposez d'un site nuage de points plus complet", ajoute M. Balota.
En outre, la combinaison de géométries 3D détaillées et d'images panoramiques permet non seulement de mieux comprendre l'environnement physique, mais aussi, grâce à l'ajout de coordonnées, de localiser précisément les lieux sur une carte. Toute occlusion, ou angle mort, peut être évitée grâce à la visibilité totale d'un site.

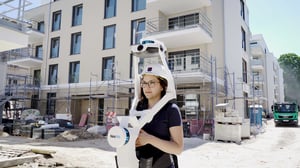

Avec le NavVis VLX portable 3D laser scanner, des mesures complètes de données spatiales sont capturées par deux capteurs, l'un pointant horizontalement et l'autre verticalement, émettant environ 1 280 000 points de lumière par seconde. Les caméras capturent des images panoramiques haute résolution à 360° pour une représentation visuelle complète des données.
Les données et les images numérisées sont ensuite téléchargées dans le nuage. La documentation peut être disponible presque immédiatement sur la plateforme en ligne, accessible à partir d'un navigateur web standard. NavVis IVION accessible à partir d'un navigateur web standard, ce qui permet aux utilisateurs de se déplacer virtuellement dans un bâtiment avec une fonctionnalité similaire à celle de Google Street View. Un entrepreneur pourra consulter ces données nuage de points et ces images panoramiques avant de se rendre sur un site afin d'acquérir une connaissance approfondie de l'agencement, ce qui lui permettra d'être plus efficace sur planification et de se préparer à une visite physique.
"Il peut arriver que vous ne puissiez pas voir de très petits détails sur le site nuage de points, mais vous avez aussi la possibilité de vérifier les panoramas pour mieux comprendre l'environnement", ajoute M. Balota.
Un meilleur alignement entre les contractants et les parties prenantes
Dans certains cas, il peut y avoir un manque d'alignement entre les plans d'un bâtiment et la construction finie. L'identification rapide de tout écart entre le plan et le site tel que construit est cruciale pour réduire les délais et les coûts de reprise, qui constituent l'un des principaux problèmes dans le secteur de la construction. La possibilité de comparer les plans avec le bâtiment physique qui prend forme tout au long de la construction offre également un avantage substantiel dans le suivi de l'avancement des travaux.
Avec NavVis VLXla numérisation peut se faire à n'importe quel rythme, ce qui permet d'accroître considérablement la transparence et la responsabilité en matière de documentation pendant la construction. Par exemple, grâce à une numérisation régulière, il est possible de déterminer exactement quels changements ou travaux ont eu lieu à des dates précises sur un projet. Chaque numérisation représente l'état de la construction à ce moment-là, et les images et les données nuage de points peuvent être facilement partagées avec les parties prenantes.
Le matériel et les logiciels de l'entreprise ont été conçus dans un souci d'interopérabilité et sont compatibles avec la plupart des dernières versions des outils BIM et CAO . Grâce à NavVis IVIONles données de capture de la réalité peuvent être visualisées et téléchargées de manière intuitive pour être ensuite utilisées dans des outils logiciels tiers à des fins de comparaison.
"L'accès à des données actualisées et précises vous permet de prendre des décisions éclairées sur votre projet", ajoute M. Rehlen. "Vous disposez également d'un grand nombre d'images panoramiques, ce qui accroît la transparence. Lors de la numérisation, vous pouvez tout documenter et disposer de l'ensemble du chantier sous forme de documentation photographique accessible en 3D.
"Nous proposons une technologie simple et facile à utiliser, tant pour le matériel que pour le logiciel. La numérisation sur place n'est pas un problème. Vous pouvez le faire aussi souvent que vous le souhaitez au cours des différentes phases de la construction, ainsi qu'après la fin des travaux".
lire la suite sur l'importance de la capture de la réalité dans les projets de modernisation et de rénovation, en particulier lorsqu'il s'agit de réduire l'impact environnemental de la construction →
