Scan-to-BIM FTW
Bulent Yusuf5 mai 20206 min lire

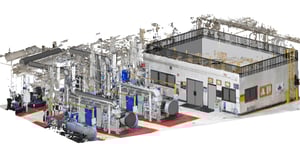

Tout ce que vous devez savoir sur le scan-to-BIM NavVis

Découvrez comment le scan-to-BIM utilise la 3D numérisation laser pour capturer numériquement un bâtiment existant en tant que nuage de points afin de créer ou de mettre à jour un modèle BIM .

Scan-to-BIM est le processus de documentation d'un bâtiment existant pour permettre une méthodologie numérique planification appelée Building Information Modeling (BIM).

Les scanners laser 3D capturent une image à haute densité nuage de points d'un bâtiment, d'une structure ou d'un site physique, qui est ensuite utilisée pour créer et maintenir un modèle BIM qui reflète les conditions "tel quel".

Les applications en aval des modèles réalisés à l'aide de scan-to-BIM peuvent aller de la documentationtel que construit à la gestion des installations, en passant par la rénovation et l'agrandissement de projets. Les modèles réalisés à l'aide de scan-to-BIM sont également extrêmement utiles pour la comparaison avec les plans originaux, l'enregistrement topographique, etc.

C'est le résumé de base. Mais pour obtenir une définition complète de scan-to-BIM, nous devons prendre quelques pas de recul et l'examiner dans le contexte plus large de BIM . Pour ce faire, explorons la pratique de BIM aujourd'hui dans les domaines de l'architecture, de l'ingénierie et de Konstruktion (AEC) industries.



Qu'est-ce que le BIM ?

BIM graphique

Selon le National BIM Standard Project Committee aux États-Unis, la définition de la modélisation de l'information sur le bâtiment est la suivante :

"La modélisation de l'information sur les bâtiments (BIM) est une représentation numérique des caractéristiques physiques et fonctionnelles d'une installation. Un site BIM est une ressource partagée d'informations sur une installation qui constitue une base fiable pour la prise de décisions au cours de son cycle de vie, défini comme allant de la conception à la démolition".

En pratique, BIM est une méthode normalisée planification pour créer des modèles numériques en 3D à l'usage des professionnels AEC . Un seul modèle BIM peut englober un site entier, avec ses caractéristiques physiques et fonctionnelles, le tout contenu dans un seul modèle. ensemble de données

Par exemple, un concepteur peut créer des modèles 3D intelligents dans lesquels tous les éléments de conception sont clairement définis, y compris leur comportement et leurs relations mutuelles. S'il modifie un seul élément d'un modèle, tel qu'un pilier ou une porte, toutes les vues du modèle, de la section à l'élévation en passant par la feuille, sont mises à jour en conséquence.

Mais cette puissance n'est pas l'apanage d'un seul spécialiste isolé. BIM est le fruit d'une collaboration entre plusieurs parties prenantes à des phases distinctes du cycle de vie du bâtiment. Qu'il s'agisse d'un architecte, d'un geomètre, d'un exploitant de bâtiment ou d'un entrepreneur général, chaque partie prenante peut insérer, extraire, mettre à jour ou modifier des informations dans un modèle BIM dans le prolongement naturel de son rôle.

La valeur de BIM réside donc dans le fait que toutes les parties prenantes peuvent travailler ensemble à l'aide de modèles soigneusement coordonnés, et que chacun est plus conscient de sa contribution au projet global. BIM leur fournit les informations et les moyens nécessaires pour planifier, concevoir, construire et gérer l'environnement bâti de manière plus efficace.



Quel est le lien entre BIM et scan-to-BIM?

La demande de mise en œuvre de BIM augmente dans l'industrie AEC , tout comme la demande de création de BIM schémas pour les bâtiments existants. La numérisation versBIM devient rapidement une partie intégrante du processus BIM .

Lorsqu'un projet implique une structure ou un site préexistant (comme c'est le cas dans la plupart des cas), la capture des conditions réelles de tel que construit peut fournir au modèle les informations les plus critiques avant même que le concepteur ne se mette au travail.

Pour rester simple, voici le résumé : scan-to-BIM est le processus de capture numérique d'un espace physique ou d'un site sous forme de données de balayage laser, qui sont ensuite utilisées pour la création, le développement et la maintenance d'un modèle BIM .



Des scanners laser 3D aux nuages de points en passant par les modèles BIM

Les données du balayage laser se présentent presque toujours sous la forme d'un site nuage de points. Un site nuage de points est un ensemble de points de données dans un système de coordonnées tridimensionnelles, positionnés sur les axes classiques X, Y et Z, qui peuvent représenter la surface extérieure d'un objet ou un environnement intérieur.

Les dispositifs 3D numérisation laser - par exemple les scanners laser terrestres et les systèmes cartographie mobile - peuvent prendre des millions de mesures et collecter des informations sur l'environnement bâti. Toutes ces informations sont ensuite traitées et assemblées en une représentation virtuelle : nuage de points.

Il existe de nombreux types d'appareils numérisation laser sur le marché, dotés de technologies telles que LiDAR (Light Detection and Ranging) ou SLAM (Simultaneous Localization and Mapping). Ces technologies offrent le niveau de qualité et de précision nécessaire pour générer des nuages de points qui s'intègrent parfaitement dans les processus standard de BIM .



Les problèmes que le scan-to-BIM peut résoudre

BIMflux de travail

Si scan-to-BIM est la réponse, quelle est la question ? Quels sont les problèmes que le scan-to-BIM est particulièrement apte à résoudre ?

La collecte des données nécessite une attention particulière ( planification ) et prend du temps, d'autant plus si le modèle BIM d'un bâtiment existant doit être régulièrement mis à jour.

  • Lors de la phase de conception, des informations incomplètes ou peu fiables sont utilisées pour créer des modèles de bâtiments existants ( BIM ). La documentation ( tel que construit ) est souvent obsolète, fragmentée, ou les deux. Un modélisateur malchanceux BIM peut perdre beaucoup de temps à rassembler méticuleusement des données pour créer un modèle cohérent BIM qui, même dans ce cas, n'est pas toujours fiable. Les erreurs dans le modèle peuvent avoir des conséquences parce qu'elles peuvent avoir un impact sur tous les autres utilisateurs du modèle.

  • Dans la phase Konstruktion , la collecte de données pour mettre à jour et vérifier les modèles est un processus difficile. Elle peut impliquer des tâches laborieuses, comme se rendre physiquement sur un site pour prendre des mesures et des photos. Cela entraîne d'autres obstacles logistiques, tels que l'accès au site, le temps que vous êtes autorisé à y passer et le nombre d'employés nécessaires à cette tâche. Tout cela prend rapidement du temps, Ressources, et du budget.

Grâce à la technologie de numérisation 3D, AEC les professionnels peuvent adopter un système de numérisation àBIM workflow avec moins d'efforts. Scan-to-BIM déploie des scanners laser 3D sur site pour construire un modèle précis nuage de points ensemble de données , fonctionnant à une vitesse et à une échelle adaptées aux besoins du travail.



Avantages d'un scan àBIM workflow

Examinons quelques exemples d'avantages liés à l'adoption d'un système de numérisation versBIM workflow .

La plus évidente : vous commettrez moins d'erreurs lors de planification rénovations ou d'extensions de bâtiments qui ne disposent pas de documentation structurelle et de conception au format numérique. Nous avons abordé ce sujet lors de l'examen de la phase de collecte des données ci-dessus. Il est désormais plus facile d'obtenir des plans fiables dans un format moderne et standardisé.

Ensuite, scan-to-BIM fournit une assurance qualité en vous permettant de comparer les progrès à planification à chaque étape d'un projet ; les inspections peuvent avoir lieu hors site plus fréquemment que sur site, ce qui réduit les déplacements sans incidence sur la qualité de l'évaluation.

Lorsque vous vous lancez dans de nouveaux projets Konstruktion dans des endroits difficiles à proximité de bâtiments préexistants, un scan-to-BIM workflow peut également apporter une valeur ajoutée considérable. Les structures situées à proximité, par exemple, peuvent être protégées contre les dommages grâce à des schémas complets et actualisés des travaux d'utilité publique, ce qui peut vous aider à identifier les problèmes potentiels avant qu'ils ne surviennent.

De plus, les gestionnaires de biens et d'installations de propriétés anciennes peuvent tirer parti des améliorations de l'efficacité que BIM apporte déjà aux bâtiments modernes. Ils peuvent réduire leur empreinte carbone en repérant les endroits où une meilleure isolation pourrait être ajoutée, par exemple. En outre, le signalement des défauts pour la maintenance en cours devient plus précis.



Recapitulatif

Scan-to-BIM est une composante majeure du processus BIM , et sa croissance est directement proportionnelle à l'adoption de BIM dans Konstruktion et à l'entretien des bâtiments en général.

Un autre facteur est l'accessibilité et la facilité d'utilisation croissantes de la technologie nuage de points , qui réduit les barrières à l'entrée pour les professionnels AEC qui envisagent de scanner versBIM.

Les parties prenantes à tous les niveaux d'un projet - géomètres, chefs de projet, équipes de construction, ingénieurs, décorateurs d'intérieur et architectes - peuvent collaborer en toute confiance et bénéficier de scan-to-BIM, comme ils le feraient avec BIM .

Pour une vue d'ensemble du processus de bout en bout dans le cadre d'un projet standard de numérisation àBIM , vous pouvez lire un autre article de notre série : 12 étapes pour transformer un bâtiment existant en BIM.

En attendant, vous pouvez également télécharger notre ressource gratuite sur l'utilisation de cartographie mobile pour la documentation de CAO et BIM tel que construit .
