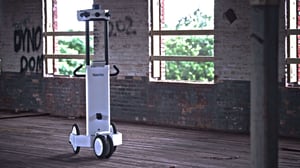

Comment SurvTech Solutions a déployé le système NavVis M6 Indoor cartographie mobile pour capturer 44 000 pieds carrés de l'usine de cigares Perfecto Garcia en Floride.
Situé dans le "Sunshine State" de Floride, le site de l'ancienne usine de cigares Perfecto Garcia & Brothers est un bâtiment en briques de 44 000 pieds carrés comprenant trois étages et un sous-sol. Il a été construit en 1914 et l'entreprise y est restée pendant près de 70 ans, jusqu'à ce qu'elle ferme définitivement ses portes en 1982.
Les propriétaires actuels du bâtiment avaient chargé un groupe d'architectes et d'ingénieurs de concevoir une nouvelle structure de soutien pour remplacer les anciennes poutres et colonnes en bois. Les dimensions exactes du bâtiment et de ses éléments structurels existants sont indispensables à la rénovation. Mais en raison de l'ancienneté du bâtiment, il n'existait aucune documentation de conception ou tel que construit pour aider les ingénieurs et les architectes dans leur tâche.
« Nous augmentons notre efficacité grâce à un nouveau style de numérisation mobile spécialement conçu pour les environnements intérieurs plus vastes. »
C'est là qu'intervient SurvTech Solutions, la première société géospatiale du sud-est des États-Unis. "SurvTech Solutions propose la capture de données 3D de précision à partir d'avions, de drones, de bateaux, d'USV, d'automobiles, de VTT et de véhicules amphibies", explique David O'Brien, fondateur et président de l'entreprise. "Nous pouvons cartographier en surface, sous terre, sous l'eau et à l'intérieur des usines et des bâtiments.
Ayant l'opportunité de documenter complètement le bâtiment vacant, le personnel de SurvTech a immédiatement su que l'outil de cartographie approprié était le scanner terrestre LiDAR, ou 3D. Ils ont utilisé une combinaison de données de balayage provenant de leur système M6 Indoor (IMMS) et d'un système (TMS). NavVis M6 Indoor cartographie mobile System (IMMS) et d'un scanner laser terrestre (TLS).
La documentation des bâtiments historiques au 21ème siècle
"Récemment, SurvTech Solutions a ajouté le NavVis M6 IMMS à notre boîte à outils de numérisation, et c'est une excellente nouvelle pour nos clients ", déclare David. "Nous fournissons des services 3D en intérieur et en extérieur sur le site numérisation laser depuis plus d'une décennie, et nous augmentons notre efficacité grâce à un nouveau type de numérisation mobile spécialement conçu pour les environnements intérieurs plus vastes.
La numérisation 3D permet à l'utilisateur de mesurer des bâtiments et des usines avec une précision de quelques millimètres, en utilisant un laser pour collecter des milliards de mesures à 360° dans toutes les directions. L'environnement est capturé dans sa taille et sa forme exactes grâce à l'accumulation de milliards de points avec des coordonnées x, y, z. Le résultat peut ensuite être utilisé pour créer une image de l'environnement. Le site nuage de points qui en résulte peut ensuite être utilisé pour créer une recréation virtuelle de son homologue physique, souvent appelée "jumeau numérique".
« L'ajout des outils de NavVis à notre portefolio de technologies d'imagerie 3D à SurvTech nous permet d'aller au-delà des produits de numérisation laser traditionnels et de proposer une véritable solution de jumeau numérique. »
Outre la collecte de données de numérisation 3D et d'images immersives à 360° à la vitesse de la marche, le système comprend également une nouvelle méthode de gestion et de partage des données avec IndoorViewer. NavVis comprend également une nouvelle façon de gérer et de partager les données avec NavVis IndoorViewer.
« L'ajout du système NavVis à notre portefolio de technologies d'imagerie 3D chez SurvTech nous permet d'aller au-delà des produits de numérisation laser traditionnels et de proposer une véritable solution de jumeau numérique, qui est distribuée via le NavVis IndoorViewer », explique David.
« Alors que la plupart des fournisseurs de services de numérisation peuvent proposer des nuages de points, des visualiseurs web et des modèles 3D, le NavVis IndoorViewer étend ces livrables à une base de données géospatiales véritablement intelligente, liée aux processus du client. »
Un scan-to-BIM sans effort pour le développement de bâtiments
Après avoir scanné le site de la fabrique de cigares, les données ont été ramenées au bureau de SurvTech et traitées pour obtenir un site cohérent ( nuage de points ) dont l'exactitude a été vérifiée. Ensuite, ils ont été en mesure de fournir deux services majeurs à leur client.
"Premièrement, nous pouvons l'envoyer à une entreprise pour qu'elle réalise un modèle d'information sur le bâtiment (BIM) qui peut être utilisé pour le développement ou l'ingénierie des bâtiments", explique David. "Deuxièmement, nous pouvons leur envoyer le fichier enregistré nuage de points dans n'importe quel format de fichier 3D dont ils ont besoin.
Les applications en aval du site nuage de points sont nombreuses. Par exemple, un architecte ou un responsable de la construction pourrait utiliser cas d'usage pour NavVis IndoorViewer, par exemple, pourrait être un architecte ou un directeur de la construction examinant l'avancement d'un chantier, ou un directeur d'établissement donnant une visite virtuelle à une équipe de maintenance lors d'une réunion sur le web.
« En capturant les conditions du site jusqu'à 10 fois plus rapidement que les méthodes de numérisation terrestre, nous éliminons une grande partie des coûts inhérents aux activités de nos clients. »
« En capturant les conditions du site avec une précision de niveau topographique et une imagerie à 360° jusqu'à 10 fois plus rapidement que les méthodes de numérisation terrestre », poursuit David, « nous éliminons efficacement une grande partie des coûts de communication et de logistique inhérents aux activités de nos clients. »
Dans le cadre de projets tels que le Perfecto Garcia Cigar Project, plusieurs types de scanners laser peuvent être utilisés. Pour compléter les scans de NavVis M6, SurvTech a utilisé un TLS pour capturer les caractéristiques externes du bâtiment.
"L'une des forces de SurvTech et de NavVisest la capacité de combiner des données nuage de points provenant de nombreuses sources", explique David. "Les deux scanners ont été utilisés conjointement pour obtenir des mesures très précises de la fabrique de cigares Perfecto Garcia.
Crédits d'image : SurvTech Solutions
