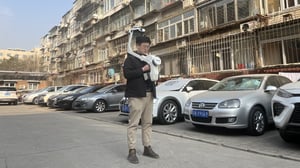

Le NavVis VLX a permis de numériser tout un quartier de la ville de Pékin.
Contexte
- En Chine, la rénovation des vieux quartiers revêt une grande importance pour l'amélioration des fonctions communautaires, l'accélération de la modernisation de la construction d'infrastructures urbaines et l'amélioration du cadre de vie dans les vieilles zones urbaines. Il s'agit également d'un projet majeur concernant les moyens de subsistance de la population et le développement de la construction en Chine. L'État exige que d'ici la fin du 14e "plan quinquennal" (la stratégie de développement de la Chine pour 2021-2025), la tâche de rénovation de tous les vieux quartiers construits avant 2000 soit en grande partie achevée.
- La rénovation des quartiers anciens ne se limite plus à l’adaptation des bâtiments aux personnes âgées et à l’installation d’ascenseurs ; le problème réside également dans l’étendue des bâtiments, ainsi que dans l’absence ou la perte totale des données relatives à la construction en raison de la vétusté des bâtiments.
- La méthode traditionnelle d'arpentage n'a pas été en mesure de suivre le rythme de la construction et de la rénovation urbaine. Toutefois, grâce à la technologie mobile d'arpentage en 3D numérisation laser , il est possible d'obtenir rapidement et facilement l'état réel des vieux quartiers et de mener à bien la rénovation avec une efficacité et une rapidité élevées, ainsi qu'avec un faible coût de main-d'œuvre.
Exigences et défis du projet
- Réaliser des dessins des façades du bâtiment dans un délai d’un mois et demi et mesurer la taille de la façade et la quantité de matériau nécessaire pour ajouter l’isolation ;
- Recueillir des informations sur l’emplacement des conduites d’eau et de gaz dans chaque foyer et planifier la rénovation en fonction des dessins.
Le projet couvre au total cinq quartiers du district de Shijingshan, à Pékin, et des centaines d'immeubles. L'équipe du projet est également confrontée au défi de devoir scanner plusieurs bâtiments avec différents types d'appartements, planification pour l'accès des résidents à leurs maisons, et même au problème délicat de scanner des tuyaux qui sont enveloppés dans les murs.
Solutions
- Matériel : NavVis VLX
NavVis VLXprécision globale est un scanner laser 3D mobile doté d'un algorithme SLAM à la pointe de l'industrie, qui peut fournir une résolution de 6 mm dans une zone de test de 500 mètres carrés. Il permet de capturer rapidement des données complètes sur l'espace et les objets. Grâce à son affichage en temps réel, à sa grande précision et à ses fonctions numérisation , il fournit des données pour le dessin, la mesure d'élévation et une comptabilité précise.
- Logiciel : NavVis IVION
Après avoir importé les données numérisées par NavVis VLX, NavVis IVION peut afficher des images panoramiques et des cartes en 2D, ce qui permet aux utilisateurs d'avoir une vue d'ensemble claire des données de la zone scannée. nuage de points peut également être importé dans d'autres logiciels de cartographie pour aider à créer des dessins, ce qui évite d'avoir à vérifier à plusieurs reprises les informations sur les bâtiments sur place, et améliore donc l'efficacité du travail.
- Les étapes clés de la mise en œuvre d'un projet :
Il y a deux aspects principaux : la saisie des données sur place et leur traitement.
Saisie des données sur place :
- Vérifier l'environnement du balayage : vérifier l'environnement et le bâtiment du district et confirmer l'itinéraire avant le balayage.
- Formation sur place : organiser une formation générale au projet pour expliquer les exigences en matière de numérisation et de cartographie avant le début de la numérisation.
- Saisie des données par laser sur le site nuage de points : suivez le balayage routage et complétez les fermetures de boucles pour améliorer la précision des données.
- Vérifier les résultats de l'analyse : vérifier l'interface utilisateur pour voir si le nombre d'analyses correspond au nombre prévu. NavVis VLX l'interface utilisateur pour voir si le nombre de scans correspond au nombre prévu ; rescannez les zones manquantes et apportez les modifications nécessaires en temps utile.
Traitement des données :
- Exportation de données : exporter des données prêtes à l'emploi directement à partir de l'appareil sans qu'il soit nécessaire d'aligner les données.
- Dessin : générer la documentation tel que construit avec des normes unifiées ; utiliser un logiciel de cartographie pour dessiner les élévations du bâtiment et les plans de sous-plancher sur la base des données nuage de points et de l'état tel que construit .
- Contrôle de la qualité des dessins : documenter les exigences en matière de rédaction.
| Nuage de points du NavVis VLX | nuage de points dessin |
|
|
|
|
Augmentation de la valeur
Le scanner laser 3D mobile NavVis VLX a été en mesure de capturer les données de cinq quartiers, comprenant environ 100 bâtiments dans le district de Shijingshan, à Pékin, en seulement une semaine, ce qui est plus de 10 fois plus rapide que les scanners laser terrestres (TLS) traditionnels.
Avantages :
- Documentation de l’état des lieux ; conservation d’une image fiable et réaliste des anciens quartiers avant leur numérisation à l’aide de données 3D.
- Modèles 3D très précis et réalistes : les données capturées par le NavVis VLX peuvent fournir une base réaliste pour la rénovation de vieux quartiers et aider à la planification de la construction et à la prise de décision.
- Niveau élevé de visualisation avec des données mesurables et comparables avant et après la numérisation : peut être appliqué à la gestion de la construction et au règlement des audits, réduisant ainsi les litiges entre les parties impliquées dans le projet.
- Rapide et précis, avec des images réalistes : combiné à un logiciel de conception, il visualise les données des anciens quartiers et crée rapidement des modèles en 3D ; par rapport aux méthodes classiques d’arpentage, il réduit le travail manuel et les besoins en matériel, ce qui permet de gagner du temps pour d’autres travaux tels que la planification de la conception et les appels d’offres.
Points de comparaison |
Méthode traditionnelle d'arpentage |
scanner laser terrestre |
NavVis VLX |
| Outils | Ruban, télémètre laser, station totale, dessins | scanner laser 3D | |
| Méthodes de mesure | Mesures manuelles, à courte portée, affectées par la lumière | Mesure sans contact, à longue distance, non affectée par la lumière, utilisable de jour comme de nuit | |
| Dessin manuel sur place | Requis | Pas nécessaire, génération automatique de données 3D | |
| Efficacité | Faible efficacité, ne peut mesurer que la distance d'un point à un autre, activité physique intense | Réalisez une prise panoramique en une seule station en 30 minutes (dans un bâtiment de 500 m²) | Effectuer un balayage panoramique en une seule station en 3 minutes (dans un bâtiment de 500 m²) |
| Niveau de sécurité | Risque élevé et limitations | Mesures sans contact pour la sécurité du personnel | |
| Résultat | Marquez la distance mesurée de point à point sur le dessin | Les données du nuage de points peuvent être importées dans Revit, AutoCAD, 3D MAX et d’autres logiciels ; l’image d’une seule station est disponible | Les données du nuage de points peuvent être importées dans Revit, AutoCAD, 3D MAX et d’autres logiciels ; les informations relatives à la visite panoramique et aux mesures peuvent être visualisées dans le NavVis IVION |
| Modélisation | Créez des dessins CAO d’après les dessins manuels sur place et générez ensuite des modèles 3D sur la base des dessins | Modélisation inverse efficace basée sur les nuages de points | |
| Précision | Les zones de renumérisation sont uniquement basées sur l'expérience des personnes. Les données numérisées sont influencées par des facteurs personnels et ont tendance à être trop généralisées et peu précises. | La vue d'ensemble de l'état de tel que construit est reflétée avec précision par les données 3D de nuage de points . Les zones difficiles d'accès peuvent également être couvertes par le balayage, ce qui permet d'obtenir des mesures très précises. Une grande précision permet d'éviter les coûts de reprise. | |
| Exigences techniques | Une équipe de professionnels de la topographie expérimentés | L'utilisation du scanner 3D et le traitement de nuage de points peuvent être facilement appris. La formation ne dure qu'une journée. | |
| Applicabilité | Uniquement dans les structures de construction régulières et simples | Applicable à toutes les structures de bâtiment, en particulier pour les zones complexes ou de grande taille contenant des espaces difficiles d’accès, ainsi que pour les projets exigeant une grande précision. | |
| Visualisation | mesures en 2D | Les données des nuages de points constituent l’ensemble des informations spatiales en 3D avec un niveau de visualisation modéré. | Les données des nuages de points constituent l’ensemble des informations spatiales 3D, avec un haut niveau de visualisation fourni par la plateforme de visualisation 3D. |
