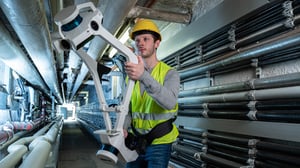

Nous expliquons comment le système NavVis VLX portable peut accélérer considérablement votre workflow - sans sacrifier la précision dont votre entreprise a besoin.
Les scanners laser terrestres (TLS) sont parfaits pour capturer des images 3D précises et complètes d'un environnement. Mais ils ne sont pas très rapides.
Un espace moyen de 1500 m² peut nécessiter jusqu'à 7 heures de travail pour une capture complète, soit une journée entière sur le terrain. Le même espace ne prendrait que 30 minutes à capturer avec un scanner dynamique d'intérieur.
Lors d'un récent séminaire en ligne, NavVis a démontré comment son propre scanner dynamique d'intérieur NavVis VLX peut accélérer considérablement votre workflow , sans sacrifier la précision dont votre entreprise a besoin.
Voici quelques points forts du webinaire. Nous commencerons par passer en revue quelques-unes des façons dont un scanner dynamique accélère votre workflow, puis nous examinerons un projet réel qui démontre à quel point ces outils fonctionnent bien sur le terrain.
Pour ne pas lire l'article et voir le webinaire par vous-même, avec des séries de échantillon de données , des vidéos et des questions-réponses détaillées, cliquez ici.
Utiliser un scanner mobile pour capturer en déplacement
La principale façon dont un scanner dynamique accélère votre workflow est qu'il vous permet de capturer en vous déplaçant, explique Christian Dette, NavVis Responsable des comptes techniques.
Un TLS vous oblige à passer d'une position à l'autre, à installer le scanner, à attendre 5 à 15 minutes pendant la capture, puis à répéter l'opération encore et encore.
Un scanner dynamique, note-t-il, capture les images au fur et à mesure que vous marchez. Il vous suffit de marcher dans l'environnement ("à la vitesse d'une douce promenade sur la plage avec votre partenaire"), et l'appareil effectue automatiquement tout le travail complexe de génération d'un modèle 3D détaillé. Si vous souhaitez capturer des images panoramiques, il vous suffit de vous arrêter une seconde, d'appuyer sur un bouton et de poursuivre votre chemin.
Utiliser un scanner mobile pour obtenir une couverture plus rapide
Le scanner dynamique permet également d'accélérer l'accès au site workflow en couvrant plus rapidement les zones complexes.
Si vous capturez une grande machine avec un TLS, dit Dette, vous pourriez avoir besoin d'au moins quatre installations pour la capturer sous tous les angles. Chaque balayage pouvant prendre jusqu'à 15 minutes avec le TLS le plus populaire de l'industrie, il faut compter 60 à 75 minutes de balayage pour cet objet.
Avec un scanner dynamique comme NavVis VLXvous pouvez faire le tour de la machine et la capturer sous tous les angles. Même si vous vous arrêtez pour prendre des photos, vous aurez terminé en une minute ou deux.
Utiliser un scanner mobile pour supprimer automatiquement les reflets et les objets en mouvement
Comme le scanner dynamique capture des images pendant que vous vous déplacez, il prend des mesures du même objet sous plusieurs angles. C'est utile, explique Dette, car cela permet au logiciel de traitement du scanner de supprimer automatiquement les reflets et les objets en mouvement. Cela permet de gagner du temps sur le terrain.
Imaginez que vous capturiez un environnement avec des surfaces réfléchissantes, comme un immeuble de bureaux avec de grandes baies vitrées. Si vous utilisez un TLS, vous devrez prévoir des positions de balayage supplémentaires pour contourner les surfaces réfléchissantes. Cela peut prendre beaucoup de temps.
Si vous utilisez un scanner dynamique, note Dette, il capture chaque partie de l'actif sous plusieurs angles, ce qui lui donne toutes les informations dont il a besoin pour éliminer automatiquement les reflets de vos données. Vous pouvez passer à côté des reflets et continuer votre chemin.
Il en va de même pour les objets dynamiques, tels que les personnes ou les véhicules qui se déplacent au cours du balayage. Alors qu'ils peuvent perturber un balayage TLS en créant des ombres dans les données, le balayage dynamique peut les filtrer automatiquement et accélérer considérablement votre site workflow .
Ce ne sont là que quelques-unes des façons dont un scanner dynamique peut accélérer votre workflow. (Pour en savoir plus sur les avantages de la numérisation mobile pour les projets de documentation, voir notre article ici).
Preuve : Un cas d'utilisation réel
Pour démontrer ce que ces avantages signifient sur le terrain, Marek Koltun, responsable des partenaires, a exploré quatre projets réels au cours du webinaire, NavVis Marek Koltun, responsable des partenaires, a exploré quatre projets réels au cours du webinaire. Voici un bref aperçu de l'un d'entre eux.
Pour ce projet, NavVis a travaillé avec LiRo Group, une société d'ingénierie située à Manhattan, pour scanner l'ancrage du pont RFK. Il s'agit de l'un des ponts les plus fréquentés des États-Unis, note M. Koltun, avec plus de 100 000 voitures qui le traversent chaque jour dans chaque direction. L'objectif était d'obtenir rapidement un ensemble de données ( tel que construit ) afin de vérifier le modèle existant et d'ajouter de nouvelles parties au modèle si nécessaire.
L'équipe a estimé la taille du projet à 10 000 m², une taille qui nécessiterait des jours de numérisation avec un TLS. À l'aide du NavVis VLX portable Il a parcouru le pont d'un côté à l'autre, grimpant sur des échelles et se faufilant dans de petits espaces tout en se déplaçant. Il a pu terminer le projet en 3 heures seulement.
Koltun a projeté une vidéo pour montrer comment il a pu scanner du bas de l'ancrage jusqu'au sommet, à plus de 100 mètres dans le ciel, en seulement 25 minutes. Je n'ose même pas imaginer le nombre de placements d'un scanner statique que cela nécessiterait", déclare Marek, "ni le temps qu'il faudrait consacrer à l'enregistrement par rapport à l'auto-enregistrement d'un scanner statique". NavVis VLX."
En savoir plus
Il s'agit simplement d'un aperçu rapide des informations NavVis dans son récent webinaire, qui comprend beaucoup plus d'informations sur la façon d'effectuer une journée complète de numérisation en 30 minutes.
