Si vous effectuez des recherches sur la capture tel que construit , vous avez probablement rencontré un grand nombre de termes qui se ressemblent plus ou moins. Vous n'êtes pas le seul : Même les professionnels ayant une grande expérience du secteur peuvent confondre la signification des termes "tel que conçu", " tel que construit", "tel que construit" et " tel quel".
Même si certaines personnes utilisent ces termes de manière interchangeable dans le cadre de projets, il est important que vous connaissiez la véritable signification de chacun d'entre eux. Cela vous permettra de communiquer clairement avec vos clients et de réduire les risques de confusion.
Ce glossaire vous aidera en vous donnant une explication de base des différents termes "as". Et puisque vous êtes un professionnel de la numérisation laser intéressé par la capture de bâtiments en 3D, nous couvrirons à la fois la signification traditionnelle des termes et ce qu'ils signifient dans le contexte de la méthodologie de modélisation de l'information sur les bâtiments (BIM).
Remarque nécessaire, voire gênante : ces termes ont également des significations juridiques très spécifiques, qui peuvent différer dans votre région. Cet article n'a pas pour but de fournir des conseils juridiques. Si vous avez besoin d'aide concernant un contrat, veuillez contacter un avocat ou une organisation régionale telle que l'American Institute of Architects (AIA).
As-designed (tel que conçu)
Un enregistrement de la conception et des spécifications du bâtiment avant que Konstruktion ne commence. Il s'agit des produits livrés par les architectes, les concepteurs et les ingénieurs.
Traditionnellement : dessins 2D CAO .
Lors de l'utilisation de BIM: Un modèle BIM fédéré, ou un modèle qui combine des modèles de conception individuels et d'autres informations provenant de chaque discipline de conception et d'ingénierie. Parfois appelé modèle d'intention de conception.
As-built (conforme à l’exécution)
L'enregistrement du bâtiment après l'achèvement du site Konstruktion , y compris toutes les modifications apportées à l'étendue des travaux, les matériaux installés, les mesures, etc. Ce dossier indique la géométrie et l'emplacement de tous les éléments du bâtiment réalisés dans le cadre du contrat.
Il diffère souvent de manière substantielle de la conception originale pour des raisons telles que les retouches, les conditions inattendues et d'autres changements apportés à la planification initiale au fur et à mesure de l'avancement de la construction.
Traditionnellement : Un ensemble de dessins. Ils sont générés par l'entrepreneur qui, au fur et à mesure de l'avancement des travaux, fait des marques en rouge sur les dessins originaux en 2D ( Konstruktion ) pour indiquer les changements éventuels. Les résultats sont souvent connus sous le nom de dessins à la ligne rouge. Ils peuvent être complétés par des relevés pour obtenir des mesures et des emplacements précis pour les éléments.
Ensuite, ces dessins sont remis à l'entrepreneur général ou à l'architecte, qui prépare les dessins définitifs tel que construit . L'auteur de ces dessins peut varier en fonction de la nature du projet et d'une série d'autres facteurs.
Lors de l'utilisation de BIM: Un modèle BIM qui a été mis à jour pour inclure tout écart par rapport à la conception au cours du processus Konstruktion . Ces ensembles de données sont souvent saisis par des professionnels ( numérisation laser ) à l'aide d'une variété d'outils, y compris le lidar terrestre, le lidar mobile et les drones.
Pour plus d'informations sur les modèles tel que construit , consultez notre article ici.
As-constructed
La signification de ce terme dépend de la méthodologie. Voir ci-dessous pour plus d'informations.
Traditionnellement : Les plans d'exécution sont des plans en 2D CAO compilés à partir des plans tel que construit ou des plans en rouge fournis par les entrepreneurs. L'architecte n'est pas responsable des informations contenues dans ce livrable. Dans cet usage, c'est la même chose que tel que construit (voir ci-dessus).
Lors de l'utilisation de BIM: Un modèle BIM qui reflète l'état du bâtiment - etla façon dont il s'écarte du modèle de conception - à tout moment pendant Konstruktion. Il doit être mis à jour par des remesures ou une nouvelle saisie des conditions existantes au fur et à mesure que Konstruktion progresse, souvent à l'aide de la technologie 3D. Le "as-constructed" est nécessaire pour tenir à jour le site BIM et résoudre les conflits potentiels entre les corps de métier et les autres parties prenantes du bâtiment au fur et à mesure de l'avancement du projet Konstruktion .
As-is (tel qu’il est)
Également : conditions existantes
Parfois utilisé de manière interchangeable avec « as-built », bien qu'il puisse également avoir sa propre signification.
Le "tel quel" est un enregistrement des mesures et des éléments d'un bâtiment existant à un moment donné après que Konstruktion a été achevé - souvent de nombreuses années plus tard. Cet ensemble de données est le plus souvent utilisé dans le cadre d'un agrandissement ou d'une rénovation.
Ces données peuvent être saisies pour un certain nombre de raisons. tel que construit Les données relatives au bâtiment peuvent être manquantes. Si les données tel que construit sont disponibles, l'état réel du bâtiment peut différer sensiblement de l'ensemble des données tel que construit en raison de changements non enregistrés.
Ces ensembles de données sont souvent utilisés pour des projets plus petits, comme le développement d’un système (mécanique, éléctrique et plomberie) MEP existant. Ils contiennent donc souvent beaucoup plus de détails que les captures initiales.
Traditionnellement : CAO dessins ou enquêtes élaborés à partir d'une combinaison de dessins existants et de mesures manuelles.

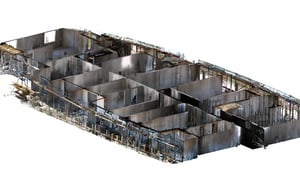

En cas d'utilisation de la méthodologie BIM : Un scan 3D ou une capture photogrammétrique de l'espace, avec des mesures précises.
Recapitulatif
Maintenant que vous avez un aperçu des différents termes qui circulent dans l'industrie, n'hésitez pas à consulter d'autres termes que vous devriez connaître sur scan-to-BIM et comment NavVis VLX peut être utilisé sur Konstruktion sites pour mettre à jour la documentation tel que construit .
