Un mini-glossaire des termes de base de la numérisation àBIM , de la terminologie essentielle de BIM et de la différence entre BIM et d'autres concepts tels que VDC et les jumeaux numériques.
Si vous êtes ici, c'est que vous êtes probablement en train de rechercher des flux de travail de numérisation àBIM pour votre entreprise et que vous vous sentez un peu perdu avec tous les acronymes à trois lettres et la terminologie spécialisée. Ne vous inquiétez pas, il s'agit d'un problème courant dans le domaine de la technologie 3D.
Pour vous aider, ce mini-glossaire vous présentera quelques notions de base que vous devez connaître afin de poursuivre vos recherches. Nous aborderons les idées de base de la numérisation àBIM , nous approfondirons certains termes essentiels de BIM et nous discuterons ensuite de la différence entre BIM et des idées similaires telles que le VDC ou les jumeaux numériques.
Commençons.
Partie 1 : Décomposer le scan-to-BIM
BIM
Cet acronyme peut prêter à confusion, car il renvoie à deux idées distinctes mais interdépendantes. La première est la modélisation des informations sur le bâtiment, ou la méthodologie de création d'un modèle d'information sur le bâtiment. La seconde est le résultat, ou le modèle d'information du bâtiment lui-même.
Un site BIM est un ensemble de données qui comprend des informations sur les caractéristiques physiques et fonctionnelles du bâtiment. Il prend généralement la forme d'un modèle 3D lié à une base de données contenant diverses informations.
Un site BIM comprend des modèles géométriques d'éléments de construction individuels, tels que des portes, des fenêtres, des poutres, etc. Ces données géométriques sont liées à des informations telles que les matériaux utilisés, l'emplacement et la taille des pièces et des espaces, ainsi qu'à des documents relatifs au bâtiment et à son histoire. BIM peut également inclure des données sur la manière dont ces éléments individuels sont liés les uns aux autres, et même sur la manière dont ils fonctionnent au sein de systèmes à l'échelle du bâtiment, tels que le MEP.
En bref, un BIM est un modèle 3D intelligent qui offre une vue d'ensemble d'un bâtiment afin de permettre une collaboration partie prenante . Il permet à un seul partie prenante de prendre des décisions à différents stades du cycle de vie du bâtiment et de mettre à jour le modèle central afin que les autres parties prenantes puissent toujours disposer des informations les plus récentes.
Scan-to-BIM

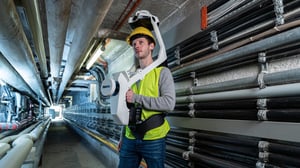

Le processus consistant à utiliser des scanners laser pour capturer les informations dimensionnelles d'un bâtiment existant, puis à utiliser ces informations pour créer un site BIM.
La numérisation versBIM devient très populaire dans AEC (Architecture, Ingénierie et Construction) parce qu'elle résout de nombreux problèmes courants dans le processus de modélisation de l'information sur le bâtiment.
Par exemple : De nombreux bâtiments anciens ne disposent pas des modèles 3D CAO (conception assistée par ordinateur), ni même des dessins 2D CAO , nécessaires à la création d'un modèle BIM. Un processus de numérisation versBIM permet de produire un modèle détaillé et précis. Il peut également s'avérer utile lorsque l'état physique d'un nouveau bâtiment diffère du modèle original. Il suffit de numériser les modifications et de mettre à jour le modèle si nécessaire.
Pour plus d'informations sur le scan-to-BIM et les avantages qu'il offre, consultez notre guide sur le scan-to-BIM.
Pour savoir comment fonctionne la numérisation versBIM et quelles sont les technologies nécessaires, consultez notre guide des 12 étapes d'un projet de numérisation versBIM .
Partie 2 : BIM terminologie
BIM niveau
Fait référence au niveau de maturité de BIMainsi qu'à l'étendue de la collaboration de partie prenante au sein de BIM.
Bien qu'il n'y ait pas de norme officielle pour le niveau BIM , il est généralement divisé en quatre niveaux. L'échelle commence à 0 et se termine à 3.
- BIM le niveau 0 correspond à une absence presque totale de BIM, où les parties prenantes travaillent de manière isolée et où les données sont stockées dans des modèles 2D CAO . Ce niveau est rare, voire inexistant.
- BIM Le niveau 3 signifie une collaboration totale entre toutes les parties prenantes. Ils travaillent sur un modèle d'information du bâtiment partagé dans un lieu centralisé, ce qui leur permet d'éliminer les conflits éventuels. Le modèle peut inclure des "dimensions" supplémentaires en plus du modèle 3D, ce qui lui permet de représenter le calendrier, les coûts et la maintenance continue.
Pour en savoir plus sur l'ensemble des niveaux de BIM , consultez notre exploration de l'avenir de BIMici.
LOA
Niveau de précision. Se réfère à la plage de tolérance acceptable pour les mesures du bâtiment recueillies au cours du processus de capture, ainsi qu'à la plage de tolérance pour la manière dont ces mesures sont représentées dans le modèle.
L'U.S. Institute of Building Documentation (USIBD), un organisme de normalisation à but non lucratif, définit cinq niveaux dans sa spécification LOA.
- LOA10 est le niveau le plus bas. Il signifie que la tolérance de précision est comprise entre 5 et 15 cm. Ce niveau peut convenir à une mesure approximative, comparable à une mesure d'espace.
- LOA50 est le niveau le plus élevé. Il signifie une plage de tolérance de précision comprise entre 0 et 1 mm, ce qui se rapproche des niveaux de précision de la métrologie. Ce niveau pourrait convenir à la documentation d'objets dans le cadre d'un projet patrimonial.
La meilleure LOA pour un projet de scan àBIM dépendra des besoins des parties prenantes. Elle déterminera également les méthodologies d'analyse et de modélisation que vous utiliserez. LOA20 et LOA30 sont les plages les plus courantes spécifiées pour les flux de travail de numérisation àBIM .
LOD
Niveau de développement. Se réfère à la profondeur des informations incluses dans le modèle. BIMForum, un organisme de normalisation à but non lucratif, définit quatre niveaux dans sa spécification LOD .
- LOD 100 est le niveau le plus bas. Cela signifie qu'un site BIM peut inclure une représentation générique d'un luminaire, des informations sur son coût et une indication générale de son emplacement.
- LOD 400 est le niveau le plus élevé. Cela signifie que le luminaire est modélisé avec suffisamment de détails pour que vous puissiez le remplacer. Le site BIM peut également contenir des informations sur le modèle du luminaire, son emplacement et son orientation exacts, et même les détails de son montage.
Comme pour la LOA, la meilleure LOD pour tout projet de numérisation àBIM dépendra des besoins des parties prenantes. Une fois que cette cible LOD est établie, cette information aidera à déterminer les méthodologies d'analyse et de modélisation que vous utilisez pour produire le site BIM lui-même.
En quoi BIM est-il différent de...
Modèle 3D CAO
Un modèle 3D CAO est un modèle spatial produit à l'aide d'un logiciel de dessin assisté par ordinateur (CAO).
Tout comme le modèle BIM, le modèle 3D CAO est un moyen de représenter une structure réelle. Cependant, 3D CAO utilise des lignes "muettes" pour représenter les éléments du bâtiment. Les lignes ne sont pas regroupées en objets et ne sont pas liées à une base de données contenant d'autres informations sur le bâtiment.
BIMEn revanche, le système d'information géographique utilise des "objets" géométriques liés entre eux pour représenter les éléments de construction. Ces objets sont liés à des informations sur les caractéristiques fonctionnelles du bâtiment, notamment l'emplacement de l'élément, ses matériaux, sa relation avec d'autres éléments du bâtiment, etc.
jumeau numérique
Un jumeau numérique est une représentation virtuelle d'un objet ou d'un processus physique. Par rapport à BIM, un jumeau numérique peut donc également servir de modèle fonctionnel d'un bâtiment.
Il ressemble beaucoup à un site BIM mature en ce sens qu'il nécessite des informations dimensionnelles détaillées sur le bâtiment, ainsi que des données sur ses éléments physiques et ses systèmes.
Cependant, un site jumeau numérique va plus loin que BIM en complétant ces données sur les actifs par des données dynamiques, souvent en temps réel, provenant de diverses sources. Il peut s'agir d'informations sur les modifications apportées à l'équipement, ou même de flux de données provenant de l'internet des objets (IoT) capteurs qui peuvent mesurer des informations telles que la température, les niveaux de gaz ou les mouvements.
Grâce à ces informations supplémentaires, le site jumeau numérique peut être utilisé pour un plus grand nombre d'applications qu'un site BIM, comme les simulations de coûts pour les changements proposés ou l'analyse approfondie des opérations quotidiennes.
VDC
Conception et construction virtuelles. Ce terme fait référence à l'utilisation de modèles numériques - y compris les BIM - pour permettre aux acteurs de la conception et de la construction de travailler virtuellement sur des projets de construction de bâtiments.
Plus précisément, le CDV est un moyen de planifier les bâtiments et de coordonner les travaux avant que les équipes n'arrivent sur le chantier. La discipline peut utiliser un site BIM pour planifier les prix, établir un calendrier pour gérer les dépendances entre plusieurs corps de métier et effectuer une détection des collisions.
Ce concept est lié à la modélisation de l'information sur les bâtiments, mais diffère par le résultat escompté.
Alors que BIM se concentre sur la création du modèle numérique lui-même. Le CDV décrit la méthodologie de travail des modèles de bâtiments pendant le processus de conception et de construction.
