Le succès du scan-to-BIM de Sova Surveys au château de Margam

Points principaux à retenir

Sova Surveys a utilisé NavVis VLX et un TLS (scanner laser terrestre) pour un projet de scan àBIM dans cette structure historique
La capture n'a pris que 2 jours (contre 10 jours de balayage avec un TLS seul).
Les modélisateurs CAO et BIM ont accéléré leur workflow en utilisant NavVis VLX l'imagerie panoramique
Le site de bout en bout workflow a été si rapide que Sova Surveys a offert une valeur ajoutée au client et a capturé plus du château que ce qui avait été demandé à l'origine.
Le client a été extrêmement impressionné et a déjà confié à Sova d'autres travaux de capture historique pour l'avenir.

Sequence 01.00_06_36_14.Still001

L'avenir de la capture historique

Sova Surveys à Bath, en Angleterre, a récemment été contacté par un client de retour pour produire un modèle BIM (Building Information Modeling) du château de Margam au Pays de Galles dans le cadre d'un projet de rénovation.

La structure est un regard sur le passé - un point de repère historique et un "bâtiment intemporel, de style Tudor classique, parfois utilisé comme décor pour des pièces d'époque", explique Jared Matthews, directeur de Sova Surveys.

Le site workflow de Sova, en revanche, ressemble beaucoup à l'avenir.

Défis classiques

Sova savait qu'il avait du pain sur la planche. Margam s'étend sur 25 000 mètres carrés et sept étages. Comme on peut s'y attendre pour une structure vieille d'environ deux siècles, elle comporte des éléments complexes et ornés, tels qu'un escalier central. Il comporte également plusieurs zones délicates où il est difficile de manœuvrer un scanner laser 3D.

Comme si cela ne suffisait pas, le château est situé dans un parc public. Bien que la majeure partie de la structure soit fermée aux visiteurs pendant l'enquête, les toilettes publiques et les structures de location de vélos restent ouvertes. Sova devait terminer la capture de ces zones à fort trafic avec la technologie numérisation laser en moins de deux heures afin de réduire les perturbations de l'activité du château.

Et comme les produits livrés allaient être utilisés dans le cadre d'un projet de rénovation historique, les exigences en matière de précision étaient élevées. Sova devait fournir un modèleBIM à LOD200 pour la plus grande partie du château et à LOD400 pour les éléments importants tels que l'escalier central.

Le workflow classique

Dans le passé, Matthews aurait capturé une structure telle que le château de Margam en utilisant la norme de numérisation de l'industrieBIM workflow .

Pour la méthode traditionnelle workflow, lui et son équipe établissent un réseau de contrôle avec une station totale. Ensuite, ils captureraient avec un scanner laser terrestre (TLS) et prendraient des photos 2D avec un smartphone. De retour au bureau, ils enregistrent les scans ensemble, organisent les photos et génèrent des livrables.

Le premier problème est le temps. Bien que Sova ait pu terminer le travail avec ce site workflow - et atteindre une grande précision dans le processus - le travail aurait été très lent et délibéré. Surtout si l'on considère le nombre de configurations nécessaires pour scanner les zones délicates afin d'éliminer les ombres causées par l'occlusion.

En outre, le balayage des zones publiques avec un TLS aurait pris plus de temps que les deux heures allouées par jour. Et cela aurait considérablement perturbé les activités du client.

Sova a compris qu'ils avaient besoin d'une autre workflow. 

Utiliser le NavVis VLX

Pendant des années, Sova a suivi le développement de la technologie 3D portable numérisation laser . Elle espérait que cette nouvelle technologie lui permettrait d'accélérer son site workflow avec un minimum de compromis sur la précision et la qualité des données. 

Malheureusement, de nombreux outils testés par Matthews n'ont pas tenu leurs promesses. "Le premier grand scanner mobile a produit des données trop bruyantes", explique-t-il. "Le suivant coûtait trop cher et fournissait encore des données médiocres. Tous les outils que nous avons examinés étaient mauvais jusqu'à ce que nous essayions... NavVis VLX. Il offrait la meilleure combinaison possible de performances et de coûts".

Lorsqu'un NavVis a apporté un NavVis VLX sur un chantier, Sova l'a testé par rapport à ses produits traditionnels workflow.

"J'avais notre scanner en réserve, ils ont donc scanné avec le mobile mapper et j'ai scanné avec le TLS, juste au cas où. Lorsque nous avons comparé les données, le mobile nuage de points s'est avéré efficace".

- Jared Matthews, directeur de Sova Surveys

Travailler au château

Après cet essai réussi sur le terrain, Sova a conçu un site hybride workflow pour le château de Margam. Il s'agit de combiner le TLS traditionnel avec le 3D portable numérisation laser pour obtenir la précision requise, mais à une vitesse bien supérieure à celle que le TLS pourrait atteindre seul.

Matthews a utilisé une station totale pour établir un réseau de contrôle minimal : quatre points externes et cinq par étage à l'intérieur. Ensuite, il a utilisé un Trimble TLS pour capturer la "colonne vertébrale" du bâtiment, c'est-à-dire les espaces de liaison tels que les couloirs. Il a également utilisé le TLS pour capturer les zones qu'ils prévoyaient de modéliser à LOD400, comme l'escalier central.

Pour contrôler le balayage, Matthews a utilisé le pointeur laser intégré du Trimble pour faire des marques au fur et à mesure. NavVis VLX Matthews a utilisé le pointeur laser intégré de Trimble pour faire des marques au fur et à mesure. "De cette façon, nous avions tout le contrôle dont nous avions besoin, sans avoir à utiliser à nouveau la station totale. Il ne restait plus qu'à parcourir le château avec la station totale. NavVis VLX pour terminer le site nuage de points et capturer des images panoramiques complètes.

De retour au bureau, ils ont traité et enregistré les données à l'aide de NavVis IVION Processing in the cloud. Ils ont ensuite transmis les données à leur modéliste interne, Shayne-Claire Matthews, qui a produit des documents CAO , des plans d'étage et un modèle BIM pour le client. 

Impressions du terrain

La vitesse du site workflow était frappante. "Avec le NavVis VLXil nous a fallu environ deux jours de numérisation", explique Matthews. "Avec notre Trimble, il nous aurait fallu dix jours. Réduire ces dix jours à deux tout en obtenant la précision dont nous avions besoin ? C'est beaucoup, beaucoup mieux pour nous".

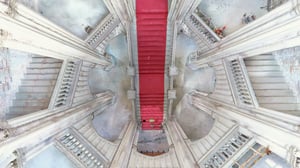

Il a également été très impressionné par la qualité des algorithmes depost-traitement . "Au début, je n'étais pas très sûr des données dans les zones plus complexes. Par exemple, lorsque j'ai scanné l'escalier en colimaçon complexe, le site SLAM a été perturbé et j'ai obtenu des données de type dérive . J'ai pensé que le scan avait échoué, alors j'ai recommencé. J'ai pensé que le balayage avait échoué, alors j'ai recommencé. Mais c'était avant de traiter les données avec les points de contrôle".

"Une fois que j'ai traité les données, le site dérive s'est complètement rétabli. Vous pouvez faire confiance aux algorithmes de post-traitement et savoir qu'ils fonctionneront. Tant que vous utilisez le bon workflow, il produira de bonnes données, propres et précises. Et c'est ce qui s'est passé.

Plus de perturbations

Grâce à la vitesse de capture accrue offerte par NavVis VLXSova a capturé les toilettes publiques et les zones de location de vélos bien avant la fin des deux heures imparties. Cela a permis de minimiser les perturbations des activités du château. 

"Habituellement, lorsque vous faites une série de toilettes, des gens viennent vous demander ce que vous faites là-dedans . Avec NavVis VLXje peux dire : "Cela vadurer 5 à 10 minutes, puis nous ouvrirons à nouveau les toilettes". Cela rend la vie de tout le monde plus agréable. Mes clients sont heureux parce que nous ne perturbons pas leurs activités. Je suis heureux parce que je n'ai pas de gens qui me parlent pendant que j'essaie de travailler !

30 (1)

Augmentation de la vitesse en aval

Nos études de cas portent souvent sur la façon dont NavVis VLX peut réduire le temps de capture. Mais Matthews insiste sur le fait qu'il peut accélérer l'ensemble du processus de capture. workflowde bout en bout.

"Beaucoup de géomètres essaient de surmonter le facteur temps", note-t-il. "Même avec des scanners TLS rapides comme le Leica RTC, vous devez enregistrer vos données au bureau, ce qui crée un goulot d'étranglement. Avec NavVis IVION Processing, j'ai pu revenir au bureau, télécharger les données, puis repartir sur le terrain pour un autre projet. Lorsque je suis revenu, le traitement de la numérisation d'origine était terminé.

Matthews ajoute que les images colorisées nuage de points et les images panoramiques fournies par NavVis VLX ont été d'une aide précieuse au cours du processus de modélisation.

"Dans le passé, le modélisateur parcourait les photos en 2D et la visite TLS à la recherche des détails qu'il devait modéliser. Aujourd'hui, il lui suffit d'aller dans NavVis IVIONet tout est réuni, le site nuage de points et les panos. Il leur est facile de s'y retrouver et de trouver les détails dont ils ont besoin. La modélisation est beaucoup plus rapide.

- Jared Matthews, directeur de Sova Surveys

Un pari gagnant-gagnant

M. Matthews fait remarquer que son équipe n'était pas la seule à aimer le matériel et le logiciel. NavVis VLX matériel et du logiciel. Le client a lui aussi été impressionné, en particulier en ce qui concerne l'utilisation de la technologie. NavVis IVION.

"Nous leur avons proposé la visite guidée, dit-il, et ils étaient ravis de pouvoir voir les données eux-mêmes. S'ils n'étaient pas sûrs de quelque chose dans le dessin ou sur le site nuage de points, ils pouvaient consulter la présentation, aller dans la zone concernée et parvenir à une compréhension. Ils peuvent revisiter les sites sans avoir à s'y rendre, ce qui est un énorme avantage.

Le client a également apprécié la facilité d'utilisation de NavVis IVION était facile à utiliser. "Tout le monde sait utiliser Google Streetview, n'est-ce pas ? demande M. Matthews. "Cela signifie qu'ils savaient déjà comment utiliser NavVis IVION. C'était rapide et intuitif pour eux.

Bonus : gestion d'actifs

Le client a même trouvé une utilisation inattendue pour l'ensemble de données. NavVis IVION données. 

"Dans certaines pièces, ils avaient besoin d'élévations intérieures", explique M. Matthews. "J'ai donc créé une ressource étiquetée pour ces pièces dans NavVis IVION et j'ai joint le fichier CAO . Ils peuvent aller voir la pièce et extraire le fichier CAO . C'est simple. C'est donc devenu pour eux une sorte de système de gestion des actifs. Ils ont été très impressionnés par la centralisation de toutes leurs données dans le système. NavVis IVION."

Créatur de nouveaux services

Matthews dit que NavVis VLX a contribué à la croissance de l'entreprise Sova Survey après un seul emploi.

Voici comment : Alors que l'équipe était sur place en train de scanner, elle s'est aperçue que le château avait des écuries qui ne figuraient pas dans les spécifications. Comme Matthews savait qu'il serait facile et rapide de capturer les écuries à l'aide de NavVis VLXil a proposé de le faire gratuitement.

"Ils ont été très impressionnés par les NavVis IVION par les données de la structure principale", explique M. Matthews. "Ils ont donc décidé de se lancer. Nous avons capturé l'ensemble en moins d'une heure, un jour où nous étions déjà sur place. Il m'aurait fallu deux jours de plus pour faire la capture avec TLS - et huit heures de voyage. Cela représente une journée entière de travail rien qu'en déplacement. Cela n'aurait tout simplement pas été possible.

Cela s'est avéré très utile pour Sova et son client. "Ils ont vu les données supplémentaires et les avantages de notre système. NavVis VLX workflow et sont revenus vers nous en nous disant : "OK, nous avons un autre projet de ce type, pouvez-vous le réaliser avec le même site workflow?".

"Bien sûr, nous aurions pu le faire avec un TLS", conclut M. Matthews. "Mais le NavVis VLX workflow a tellement impressionné le client qu'elle nous a permis d'établir une relation durable. Il nous a permis de gagner un client qui reviendra et nous confiera d'autres travaux à l'avenir.
