IBKS élargit les horizons du scan-to-BIM avec NavVis et PointFuse dans le cadre d'un important projet
L'entreprise a testé son système innovant NavVis et PointFuse workflow dans un immense et complexe établissement de soins de santé - et a réussi au-delà de toutes les espérances.
Points principaux à retenir
- IBKS a construit une solution rapide et précise de numérisation versBIM workflow autour de deux outils puissants avec de faibles barrières à l'entrée, NavVis VLX et PointFuse Pro
- L'équipe a commencé à livrer des projets complexes de numérisation àBIM dans le domaine médical presque immédiatement
- Récemment, IBKS a pris en charge un projet de soins de santé de deux tours et de 450 000 pieds carrés à Los Angeles
- Avec NavVis VLXChaque tour de 11 étages a été scannée en 10 jours seulement.
- Avec PointFuse Pro, chaque étage a été préparé pour Autodesk Revit en seulement 12 heures.
.png?width=300&name=2022-07-28%20_MOTE%20Full%20Bldg%20-%20MeshCoord%20(1).png)
Innover au-delà des limites
Selon Mo Haidar, fondateur d'IBKS, l'entreprise n'a ajouté que récemment capture de la réalité à son portefeuille de services. IBKS disposait d'une certaine expérience interne en matière de numérisation versBIM , mais elle datait pour l'essentiel de cinq ans - voire plus - et les principaux acteurs partaient donc essentiellement de zéro.
Cela s'est avéré être une force plutôt qu'une faiblesse. IBKS a été en mesure de construire un site innovant ( workflow ) sans idées préconçues sur les "meilleurs" outils à utiliser.
Comme l'explique Haidar, IBKS "a fait des recherches sur tous les appareils existants et s'est rapidement rendu compte que notre cas d'utilisation nécessiterait une approche cartographie mobile ". Et nous savions pertinemment que ce serait la solutionNavVis capture de la réalité :NavVis VLX et NavVis IVION. C'était évident parce qu'ils n'offraient aucune barrière à l'entrée et aucune intimidation".
Spivey Lipsey, responsable des solutions jumeau numérique chez IBKS, ajoute que la solution de cartographie mobile n'était pas seulement conviviale pour les débutants, mais qu'elle répondait également aux exigences techniques strictes de l'entreprise pour le travail dans le secteur de la santé.
"Nous recherchions une bonne précision, mais nous avions aussi beaucoup de surface à couvrir. Le scanner a su concilier précision et rapidité".
- Spivey Lipsey, jumeau numérique Solutions Lead, IBKS
Pour compléter sa solution, IBKS a cherché un outil de numérisation en aval NavVis IBKS a cherché un outil de numérisation en aval versBIM qui offrait une combinaison similaire d'une faible barrière à l'entrée, de vitesse et de qualité des données. Elle l'a trouvé dans PointFuse Pro. Ce logiciel permet de classer automatiquement les surfaces, de générer des maillages de nuages de points pour réduire la taille des fichiers et de produire rapidement des modèles à l'adresse LOD 200. De plus, il est très facile à utiliser.
Selon M. Lipsey, le facteur le plus important était qu'IBKS puisse être sûre que les outils s'emboîteraient parfaitement sur le site workflow.
"Quelqu'un qui commence son aventure dans ce domaine - en essayant de se procurer des logiciels et du matériel pour sa solution - comprend rapidement qu'il existe un monde très alambiqué de versions de logiciels et de problèmes de compatibilité. Et de nombreuses solutions logicielles sont contre-intuitives".
"L'un des principaux arguments de vente pour moi", ajoute-t-il, "c'est que NavVis et PointFuse collaboraient déjà. Cela nous a donné l'assurance que ces outils fonctionneraient ensemble".
Avec les bons outils en place, IBKS a ensuite travaillé avec les équipes techniques de NavVis et de PointFuse pour perfectionner le site workflow dans le cadre de quelques grands projets de numérisation versBIM . L'entreprise a utilisé ces projets pour développer les meilleures pratiques pour maintenir la cohérence, capturer les couloirs sans dérive, organiser les données, reconnaître automatiquement les éléments, etc.
Vous souhaitez en savoir plus sur la manière d'intégrer la numérisation laser 3D dans votre flux de travail scan-to-BIM ?
Le grand test
IBKS a ensuite décroché le projet scan-to-BIM pour le complexe de deux tours à Los Angeles, et a mis son site workflow à rude épreuve.
Ce projet de 450 000 pieds carrés présentait un certain nombre de défis. IBKS devait capturer des données suffisamment précises pour un modèle BIM répondant aux spécifications du client. De plus, le site étant un établissement médical actif, il fallait travailler rapidement après les heures de travail afin de réduire les perturbations pour le personnel.
Comme indiqué précédemment, la zone de balayage du projet s'étendait sur plusieurs niveaux de suites médicales et 22 étages au total. Mais il y avait encore un niveau de complexité supplémentaire : Le client final n'étant pas propriétaire des bâtiments à scanner, IBKS ne pouvait capturer que les zones louées par son client.
Cela signifiait que les scans seraient dispersés - Haidar a qualifié l'arrangement de "fromage suisse". L'équipe ne savait pas si son logiciel pouvait maintenir un alignement correct tout au long de la chaîne de traitement.
"Nous craignions de devoir effectuer l'alignement des niveaux multiples à deux endroits, NavVis IVIONet PointFuse Pro, et la dernière chose à faire est d'effectuer deux fois la même tâche".
- Mo Haidar, Fondateur, IBKS
NavVis VLX et NavVis IVION
Lipsey explique que l'équipe a accéléré la cartographie mobile workflow en capturant de nombreux petits scans sans utiliser de points de contrôle. Cela leur a permis d'entrer et de sortir très rapidement de chaque espace tout en réduisant dérive pour maintenir un haut niveau de précision.
Pour éviter tout problème d'alignement pouvant résulter de l'éparpillement des images, IBKS a disposé les scanners dans une configuration en "arbre".
"Dans chaque tour, il y avait deux cages d'escalier qui faisaient toute la hauteur du bâtiment", explique M. Lipsey. "Nous les avons donc scannées individuellement. Nous avons également scanné chaque couloir de chaque étage, ainsi que les toilettes et une partie de la cage d'escalier. Enfin, nous avons scanné les suites individuellement.

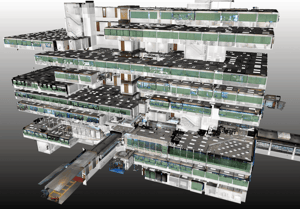

Au moment de la transformation, l'équipe a effectué un premier travail d'alignement en ... NavVis IVION. "Nous avons pu relier le couloir à la cage d'escalier et aligner les niveaux comme un tronc d'arbre avec ses branches", explique M. Lipsey. "Nous avons ensuite aligné les suites sur le couloir.
Ensuite, l'équipe a utilisé l'outil de recadrage et de téléchargement pour exporter chaque niveau individuellement.
%20-%20Copy.png?width=694&name=1-%20PFP%20CLASSIFIED%20MESH%20MODEL%20FULL%20BLDG%20(MOTE)%20-%20Copy.png)
Traitement : PointFuse Pro et Autodesk Revit
Ils ont ensuite transmis les données à PointFuse Pro. La transition s'est faite en douceur. "Nous avons introduit chaque niveau, chaque ensemble de données combinées dans PointFuse Pro. Ils se sont empilés exactement comme nous les avions alignés dans PointFuse Pro. NavVis IVION sans qu'il soit nécessaire de les aligner davantage.

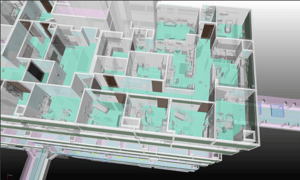

Eliane Bouery, consultante BIM chez IBKS, explique que l'étape suivante consistait à commencer le traitement. Elle a utilisé PointFuse Pro pour générer automatiquement un maillage et classer les grandes surfaces planes telles que les murs et les sols.
"Ensuite, étage par étage, nous avons procédé à la classification des éléments", explique-t-elle. Elle a navigué à l'intérieur de chaque pièce et a vérifié ou identifié les portes, les murs, les meubles, les fenêtres et d'autres éléments importants. Pendant ce temps, elle a gardé le site original nuage de points ouvert dans NavVis IVION comme référence visuelle.
"Ensuite, nous sommes allés sur le module de gestion de l'espace de BIM et avons produit un modèle 3D automatiquement. Ensuite, j'ai simplement ajusté et positionné chaque fenêtre et chaque porte. J'ai travaillé en parallèle dans NavVis IVIONen naviguant dans chaque pièce et en diffusant les mesures pour vérifier le positionnement.
Après avoir terminé l'alignement de chaque étage, elle a exporté un fichier IFC de PointFuse Pro pour le télécharger facilement dans Revit afin de procéder au nettoyage final et à la modélisation, sans qu'il soit nécessaire de procéder à un nouvel alignement. À partir de là, le modèle BIM a été rapidement complété selon les spécifications du client.
Flux de travail de NavVis à PointFuse à Autodesk Revit
