La mesure 3D englobe à la fois le processus de capture des caractéristiques spatiales des structures ou des environnements sous forme tridimensionnelle - à l'aide de technologies telles que numérisation laser et la photogrammétrie - et la vérification virtuelle de ces dimensions à l'aide de données de capture de la réalité, souvent facilitée par des plates-formes avancées de gestion des données 3D.
En tant que professionnels de l'architecture, de l'ingénierie, de la construction (AEC) et de la fabrication, vous connaissez la valeur de la précision. Des mesures exactes font la différence entre des processus efficaces et des reprises coûteuses.
Les normes mondiales en matière de construction et de production étant de plus en plus strictes et les projets de plus en plus complexes, il est nécessaire de disposer d'une technologie d'arpentage plus performante. C'est là qu'interviennent les technologies de mesure 3D avancées, qui offrent un nouveau niveau de détail et de précision qui transforme la façon dont nous visualisons, documentons et gérons les espaces où nous vivons et travaillons.
Les données collectées - qui englobent la longueur, la hauteur, la largeur et la profondeur des objets dans un environnement - peuvent être utilisées pour créer des dessins 2D détaillés, des modèles 3D ou même des jumeaux numériques entièrement réalisés. Dans cet article, nous allons explorer les concepts clés de la mesure 3D et le potentiel de transformation que les technologies de numérisation avancées offrent aux sites modernes industries.
Types de technologies de mesure 3D
La mesure 3D a parcouru un long chemin depuis ses débuts manuels. Les premiers géomètres utilisaient des outils tels que des tiges, des chaînes, des compas et des fils à plomb, combinés à des calculs manuscrits détaillés pour déterminer les distances. Aujourd'hui encore, les outils traditionnels tels que les pieds à coulisse, les distos et les mètres à ruban sont toujours utilisés. Toutefois, les progrès technologiques ont transformé le domaine.
L'introduction de la photogrammétrie a offert une nouvelle perspective. Une plus grande révolution a suivi après 2000 avec l'essor du balayage lidar, qui utilise des lasers pour scanner des environnements et générer de vastes ensembles de données appelés "nuages de points". Ces nuages de points sont à la base de résultats 2D et 3D très détaillés.
Les équipements Lidar peuvent répondre à différents besoins de mesure 3D. Les scanners laser terrestres (TLS) peuvent être montés sur des trépieds pour des installations fixes ou utilisés comme systèmes mobiles (MTLS ou MMS) transportés par des géomètres ou montés sur des véhicules. Les appareils portatifs et portable , tels que NavVis VLX et NavVis MLX, combinent les avantages des systèmes fixes et mobiles. Ils capturent des nuages de points photoréalistes géoréférencés et des panoramas à 360° à la vitesse de la marche.
Pour compléter ce matériel, des plateformes logicielles avancées telles que NavVis IVION permettent des mesures virtuelles en 3D et améliorent la visualisation, l'analyse et la collaboration.
Avantages de la mesure 3D à l'aide de scanners laser
Comme on peut l'imaginer, les outils traditionnels et les méthodes manuelles de mesure 3D sont souvent lents, laborieux et nécessitent un temps d'installation important. Les scanners 3D modernes, en revanche, sont conçus pour capturer beaucoup plus de données, beaucoup plus rapidement.
La facilité d'utilisation est un autre avantage. L'utilisation d'un scanner 3D nécessite aujourd'hui beaucoup moins de connaissances spécialisées que la réalisation d'enquêtes à l'aide de méthodes plus anciennes et plus lourdes.
En outre, les meilleurs scanners sont bien plus que du simple matériel : ils sont dotés d'algorithmes logiciels avancés qui améliorent la capture des espaces, même lorsqu'ils sont en mouvement. Lorsque le matériel et le logiciel s'intègrent de manière transparente, le travail manuel est considérablement réduit et le risque d'erreurs est minimisé. NavVis Le logiciel de numérisation de la Commission européenne fournit une plateforme qui complète parfaitement le processus de numérisation, permettant aux utilisateurs d'interpréter et d'agir sur les mesures spatiales en 3D avec facilité.
Où les données numérisation laser sont-elles utilisées pour les mesures 3D ?
Dans le domaine de l'arpentage, les données de balayage lidar sont utilisées pour générer des mesures 2D et 3D très détaillées et des produits livrables tels que CAO , des cartes de terrain et de contours, des modèles numériques d'élévation (MNE) et des visualisations complètes des rues, des bâtiments et des paysages.
Dans le secteurAEC , la numérisation 3D est devenue une pierre angulaire de la gestion moderne des projets, permettant la capture détaillée des structures préexistantes et de l'avancement de la construction, ainsi que la vérification de la conception et de la construction. Les rénovations et les modernisations bénéficient particulièrement de la capacité de prendre des mesures 3D à grande échelle, ce qui permet aux professionnels de documenter même les espaces les plus complexes - autrement difficiles à capturer manuellement.
Dans le domaine de la fabrication et des processus industries, les jumeaux numériques actualisés des installations production permettent aux professionnels d'améliorer planification et les opérations. L'accès à la documentation fiable tel quel et la possibilité de prendre des mesures virtuelles en 3D - et bien d'autres choses encore - stimulent considérablement la productivité de l'ingénierie.
Comment les scanners laser permettent des mesures en 3D
Les scanners laser émettent des faisceaux de lumière qui frappent les surfaces des objets et des environnements et les renvoient au scanner, ce qui lui permet de calculer la distance de chaque point avec une précision de l'ordre du millimètre.
Ce processus génère un nuage 3D de mesures ponctuelles, communément appelé nuage de points - le type de données fondamentales produites par un capteur lidar. Lorsque vous disposez de toutes ces données, les mesures dimensionnelles (telles que la longueur, la largeur, la hauteur et le volume) sont faciles à calculer.

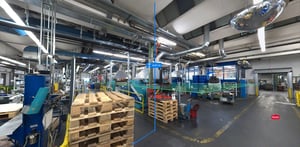

L'une des principales caractéristiques de NavVis IVIONnotre plateforme de gestion de données spatiales basée sur le cloud, est la possibilité de marquer et de mesurer des zones spécifiques d'un site nuage de points directement dans un navigateur web. Les utilisateurs peuvent prendre des mesures précises sur point à point , marquer les données pour mettre en évidence les zones clés, organiser les mesures dans des dossiers et les partager avec toutes les parties prenantes.
La vidéo présente - entre autres fonctionnalités - le site puissance de la fonction de marquage et de mesure dans l'application de gestion des stocks. NavVis IVIONqui permet aux professionnels d'extraire des informations de leur site usine numérique pour l'agencement planification et l'optimisation du flux de marchandises, afin de réduire les coûts et d'augmenter la production.
L'outil de mesure des polylignes :

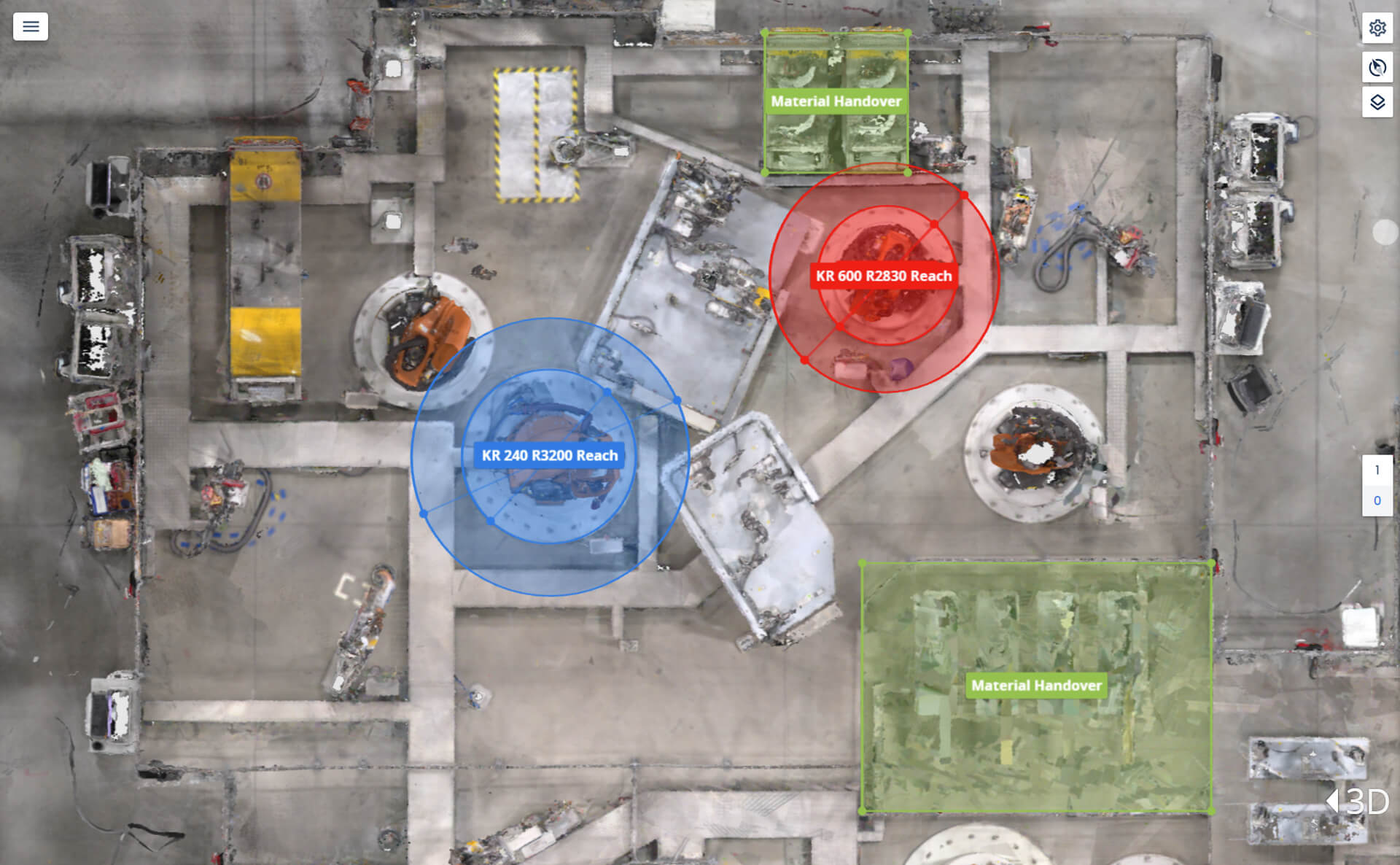

L'outil de mesure du cercle :
en savoir plus sur la façon dont les mesures en 3D des environnements industriels peuvent améliorer les flux de travail sur production :
- usine numérique cas d'utilisation : plan d'usine et assemblage planification
- Optimiser la planification des usines de l’industrie automobile
Combiné à des systèmes 3D innovants numérisation laser comme la série LX de NavVis ,NavVis IVION peut transformer vos projets et vos opérations. Que vous soyez un professionnel de la construction ou un planificateur d'usine, nos experts sont là pour vous aider à explorer les possibilités et à trouver la solution de mesure 3D adaptée à vos besoins.
