Introduction : LEED et crédits

Qu'est-ce que LEED ?



Comprendre LEED

LEED (Leadership in Energy and Environmental Design) est un système d'évaluation des bâtiments écologiques reconnu dans le monde entier, qui promeut des bâtiments écologiques sains, efficaces et rentables. Il aide les équipes de projet à atteindre leurs objectifs en matière de développement durable en proposant un cadre fondé sur des principes environnementaux. La certification LEED indique une réalisation significative en matière de durabilité et de leadership, guidant les équipes de projet vers des options respectueuses de l'environnement alignées sur leurs objectifs.

Explorer la construction écologique

La certification des bâtiments écologiques se concentre sur les impacts positifs de l'environnement bâti sur la nature et les occupants. Elle intègre les piliers du développement durable (personnes, planète, prospérité) dans les projets en tenant compte de facteurs tels que l'utilisation de l'énergie, la consommation d'eau, la qualité de l'air intérieur et le choix des matériaux. LEED sert d'outil pour promouvoir les meilleures pratiques et l'innovation dans la conception et la construction de bâtiments écologiques.

Évolution de LEED : comment et pourquoi

LEED a évolué pour s'adapter aux nouveaux marchés, aux nouveaux types de bâtiments et aux nouvelles connaissances en matière d'environnement. Les cycles d'amélioration continue menés par la communauté de renommée internationale de l'US Green Building Council permettent de relever efficacement les nouveaux défis et de saisir les nouvelles opportunités.

Crédit sites durables :
site assessment v 4.1

Dans la discussion qui suit, nous allons nous pencher sur l'utilisation de NavVis comme solution dans le cadre du crédit Sustainable Sites (SS) pour l'évaluation des sites. Pour commencer, clarifions le concept d'évaluation de site durable dans le contexte de la version 4.1 des lignes directrices du système d'évaluation LEED ("LEED BD+C : New Construction v4.1 - LEED v4.1").

Intention

L'objectif est d'évaluer les conditions du site, les préoccupations en matière de justice environnementale et les facteurs culturels et sociaux avant d'entamer le processus de conception. Cette évaluation a pour but d'évaluer les options durables et de fournir des indications pour guider les décisions relatives à la conception du site.

Exigences

La tâche consiste à mener et à documenter une étude ou une évaluation complète du site couvrant les aspects suivants :

  • Végétation
  • Climat
  • Topographie
  • Hydrologie
  • Sols
  • Usage humain

L'étude ou l'évaluation doit établir des liens entre les caractéristiques du site et les thèmes mentionnés ci-dessus, en illustrant la manière dont ces caractéristiques ont influencé la conception du projet. Des explications doivent être fournies en cas d'omission de l'un des thèmes énumérés.

Ce cadre est adapté des "Guidelines and Performance Benchmarks 2009" de la Sustainable Sites Initiative, en particulier le prérequis 2.1 : Évaluation du site.

Changer la donne avec NavVis

NavViset l'évaluation du site de Credit SS

Qu'est-ce que c'est ? NavVis?

NavVis se concentre sur SLAMLes solutions de numérisation dynamique de la série LX et une plate-forme de capture de la réalité conçue pour améliorer les compétences des professionnels de AEC . L'intégration de la série LX de NavVis et de la plate-forme de capture de la réalité de permet d'obtenir une solution globale de capture de la réalité . NavVis IVIONune solution holistique de capture de la réalité est obtenue. Cette technologie innovante permet aux professionnels d'effectuer des évaluations virtuelles de sites, ce qui entraîne une augmentation substantielle de la productivité par heure d'ingénierie et réduit la nécessité de visites sur site, par exemple pour évaluer des projets de friches industrielles avant de commencer le processus de conception.

Que peut-on faire pour NavVis faire pour aider le crédit ?

NavVis offre plusieurs options. L'une d'entre elles consiste à télécharger un site nuage de points des environnements numérisés pour l'utiliser dans des applications tierces déjà en place, ce qui permet des évaluations et des simulations approfondies, telles que des analyses des contours de la topographie ou des simulations d'ombrage. Une autre possibilité consiste à inspecter virtuellement le site scanné à l'aide d'images panoramiques à 360 degrés et du site nuage de points in NavVis IVIONIl est ainsi possible de mesurer la végétation, de cartographier les arbres et d'identifier les zones pavées.

Exemple concret : Rénovation majeure au NavVis SIÈGE SOCIAL

Préparer l'évaluation : Cartographie virtuelle du site

Dans cet exemple, nous sommes sur le site planification pour une rénovation majeure du siège de l'entreprise à Munich. NavVis à Munich. Avant que planification ne commence, une évaluation du site doit être réalisée afin de fournir des informations qui guideront les décisions relatives à la conception du site. L'évaluation est réalisée dans l'espace ouvert appartenant au QG - la cour intérieure du bâtiment.

Tout d'abord, l'ensemble du bâtiment et du site est scanné à l'aide de NavVis VLXet produit une image en 3D de la structure existante et des images panoramiques à 360 degrés. nuage de points de la structure existante et des images panoramiques à 360 degrés. Ce résultat est ensuite accessible via n'importe quel navigateur web en NavVis IVION.

LEED - IVION pointcloud view

NavVis IVION nuage de points vue
LEED - IVION vue panoramique

NavVis IVION vue panoramique
LEED - IVION les deux

NavVis IVION vues de haut en bas et panoramiques
LEED - IVION plan d'étage

plan d'étage / vue du plan du site dans NavVis IVION
LEED - IVION périmètre

Le périmètre du projet, surligné en NavVis IVION

Dans un deuxième temps, pour préparer l'évaluation, toute la zone de la cour intérieure est virtuellement cartographiée à l'aide de l'outil Mark & Measure de l'application NavVis IVION. Au cours de ce processus, les différentes surfaces sont mesurées conformément aux exigences et aux normes LEED décrites ci-dessus. Les différents types de surface peuvent être triés dans la structure du fichier en NavVis IVIONLes différents types de surface peuvent être triés dans la structure du fichier en , surlignés en différentes couleurs et nommés en conséquence pour simplifier la compréhension du site. La cartographie des surfaces est réalisée en analysant les conditions du site et les types de surfaces à l'aide d'images et de mesures panoramiques à 360 degrés, tout en utilisant les informations géométriques et colorimétriques du site nuage de points.

Vue d’ensemble

Les captures d'écran suivantes montrent les résultats de la cartographie. Elles montrent des vues de plan d'étage du site nuage de points, avec différentes zones (zones pavées, végétation, zones de loisirs, etc.) cartographiées en différentes couleurs. La structure du fichier est visible sur le côté droit de l'interface utilisateur, ce qui permet de classer les zones cartographiées en fonction de leurs types respectifs. Cette catégorisation sera utilisée ultérieurement pour des évaluations telles que les zones pavées par rapport à la végétation, l'identification des types de zones ou l'évaluation du potentiel de ruissellement de l'eau.

LEED - capture d'écran 1
LEED - capture d'écran 2
LEED - capture d'écran 3

Après avoir achevé le processus de cartographie en NavVis IVIONla surface de chaque type est transférée de NavVis IVION à Microsoft Excel.

Dans cet exemple, à partir d'une surface totale du site :

  • 2390m2 pour la cour
  • 1558m2 sont scellés
  • 832m2 sont consacrés à la végétation

Sur l'ensemble de la surface imperméabilisée :

  • 1073m2 de pavés
  • 282m2 de gravier
  • 183m2 pour les loisirs
  • 38m2 sont pavés
  • les 13m2 restants sont occupés par des rigoles
Exemple de revêtement de sol : Types de chaussées

L'exemple suivant présente un site workflow permettant d'identifier et de documenter à distance diverses structures de chaussée. Pour déterminer le type de revêtement présent sur le site, des images panoramiques à 360 degrés peuvent être utilisées. À des fins de cartographie, la vue nuage de points peut être utilisée pour mesurer la surface occupée par chaque type de revêtement distinct.

LEED - cartographie des pavés
LEED - cartographie des zones de graviers
LEED - cartographie des chaussées

Évaluation du site : Végétation

Utiliser NavVis IVION pour :

  • Identifier les principaux types de végétation en analysant les images panoramiques à 360°.
  • Évaluer les espaces verts et cartographier avec précision l'étendue des espaces végétalisés
  • Cartographier les arbres en déterminant leur nombre et en mesurant le diamètre de leur couronne
  • Zone végétalisée
  • Types de végétation
  • Cartographie des arbres

Pour cartographier les zones végétalisées lors de l'évaluation du site, utilisez des images panoramiques à 360 degrés pour les identifier dans l'espace. NavVis IVION. Ensuite, utilisez l'outil "Marquer et mesurer" pour cartographier tous les espaces végétalisés du site. Cette méthode permet d'obtenir une couverture complète, ce qui facilite l'analyse ultérieure à des fins telles que les critères relatifs aux espaces ouverts ou aux îlots de chaleur. Dans cet exemple, 35 % de la surface totale est végétalisée.

LEED - végétation 1
LEED - végétation 2

Nous souhaitons ici montrer comment nos ingénieurs ont réussi à identifier les principaux types de végétation dans la cour intérieure sans avoir à se rendre physiquement sur le site. L'utilisation d'images panoramiques à 360 degrés en NavVis IVION s'est avérée être une méthode efficace pour repérer la végétation et les types de plantes spécifiques. Si cette tâche peut sembler simple pour les experts en environnement, les débutants peuvent bénéficier d'une astuce simple : faites une capture d'écran et utilisez votre base de données d'identification des plantes préférée pour vous aider à identifier les bonnes espèces.

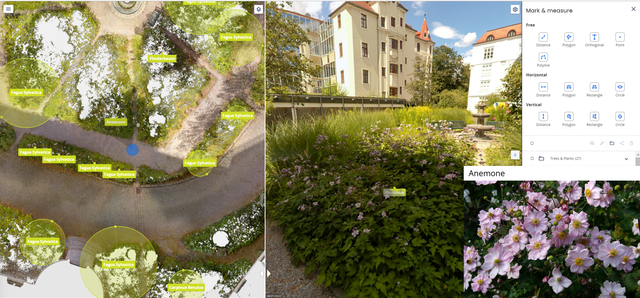

LEED - végétation de type 2

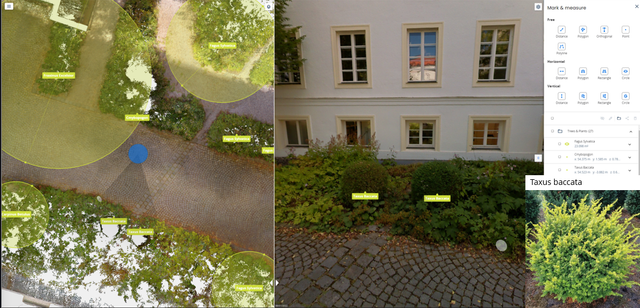

LEED - type de végétation 3

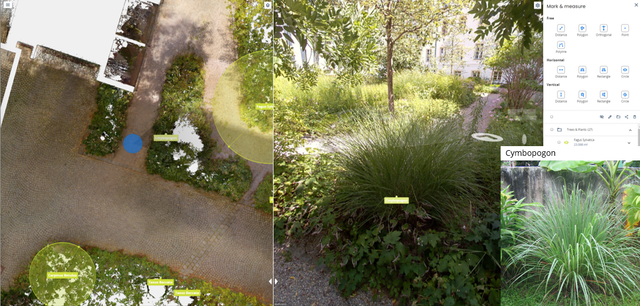

LEED - type de végétation 4

Ici, des exemples de types de végétation présents dans la cour intérieure du NavVis HQ. L'emplacement et le type de végétation sont documentés pour le crédit à l'aide de NavVis IVION.

LEED - végétation de type 1

Utiliser NavVis IVION pour cartographier les arbres remarquables, mesurer le diamètre de leur couronne et évaluer les zones d'ombre correspondantes. Reportez-vous aux exemples de captures d'écran pour obtenir des indications visuelles :

LEED - cartographie des arbres 1

En outre, vous trouverez ci-dessous un exemple de liste d'arbres du site, avec leurs zones d'ombre potentielles et les diamètres de leurs couronnes identifiés à l'aide du logiciel NavVis IVION.

LEED - cartographie des arbres 2

Évaluation du site : Climat

Utiliser NavVis IVION pour :

  • Évaluer l'exposition solaire et identifier les possibilités d'ombrage
  • Intégrer la cartographie des chaussées et de la végétation aux valeurs de l'ISR afin de pré-évaluer l'effet d'îlot de chaleur.
  • Possibilités d'ombrage
  • Effet d'îlot de chaleur

Les possibilités d'ombrage offertes par les arbres du site ont été décrites dans la section "Cartographie des arbres" ci-dessus. La surface totale ombragée doit être calculée à partir des arbres déjà cartographiés et un pourcentage peut être calculé sur la base de la surface totale du site. Les autres éléments structurels qui fournissent de l'ombre peuvent être identifiés et mesurés à l'aide des éléments suivants NavVis IVION.

LEED - possibilités d'ombrage

Le tableau suivant détaille les différents types de surface, ainsi que leur description et leur superficie respective, identifiés à l'aide de l'outil de mesure de la surface. NavVis IVION. Les surfaces ont été cartographiées lors du balayage général du site. Sur la base des critères de surface documentés à l'aide de NavVis IVIONUne valeur estimée de l'ISR, déterminée à partir d'une recherche documentaire, est fournie.

Ces informations permettent de calculer le potentiel de l'effet d'îlot de chaleur.

LEED - effet d'îlot de chaleur

Évaluation du site : Hyrdologie

Utiliser NavVis IVION pour une évaluation visuelle complète du site :

  • Cartographier avec précision les masses d'eau naturelles, telles que les zones humides, les lacs, les cours d'eau et les rivages, ainsi que leurs zones respectives à l'intérieur des limites du site. Utilisez des fonctions telles que Mark & Measure pour les calculs de superficie et les points d'intérêt (POI) pour des résumés d'informations concis.
  • Évaluer les perspectives de collecte et de réutilisation de l'eau de pluie et identifier les possibilités de récupération de l'eau de pluie
  • Simplifier l'identification et la documentation des différents types de revêtements et de zones dans le périmètre du projet lors de l'analyse des surfaces imperméables et perméables.

Sur le site de l'exemple, il n'y a pas de masses d'eau naturelles.

  • Surfaces imperméables et perméables
  • Collecte des eaux de pluie

Dans le tableau ci-dessous, nous énumérons les différents types de surface identifiés en NavVis IVIONavec leur description et leur superficie respective. Le processus d'identification est décrit dans les paragraphes précédents. Sur la base des critères de surface, une valeur estimée de perméabilité à l'eau est fournie, déterminée par une recherche bibliographique.

LEED - surfaces imperméables

En ce qui concerne la surface de gravier, dans des circonstances normales, elle devrait présenter un certain niveau de perméabilité à l'eau. Cependant, dans ce cas précis, une inspection visuelle en NavVis IVION a révélé la présence d'une couche de béton imperméable sous le gravier blanc. Par conséquent, la perméabilité à l'eau a été considérée comme nulle dans ce scénario.

LEED - gravier

Sur le site de l'exemple, 16 rigoles ont été identifiées, avec une surface totale d'environ 13 m². Ces rigoles sont utilisées pour l'écoulement des eaux de pluie, comme le montre l'image de la documentation ci-dessus. Les zones de collecte et de réutilisation des eaux de pluie n'ont pas pu être identifiées.

Évaluation du site : Topographie

Utiliser NavVis IVION pour :

  • Créer des cartes de contours, exporter les données nuage de points et effectuer des analyses de contours à l'aide d'un logiciel tiers.
  • Identifier les caractéristiques topographiques distinctives et générer des points d'intérêt (POI) pour ces caractéristiques.
Analyse des contours

Tout d'abord, utilisez Crop & Download dans NavVis IVION pour télécharger la section souhaitée du site nuage de points:

1
Ouvrez Crop & Download dans le menu de NavVIs IVION
LEED - récolter et télécharger 2
2
Sélectionner la zone dans la vue 2D
LEED - récolte et téléchargement 1
3
Utilisez la vue 3D pour sélectionner la zone complète du site nuage de points que vous souhaitez télécharger.
LEED - culture et téléchargement 3
4
Télécharger les données nuage de points dans le format souhaité
LEED - culture et téléchargement 4

Vous pouvez ensuite nettoyer le site nuage de points et analyser les contours à l'aide d'un logiciel tiers. La zone peut être modifiée en fonction des capacités du logiciel choisi, par exemple en excluant les voitures ou les zones situées en dehors du périmètre du projet. La pente et les contours de la surface peuvent être déduits du résultat final.

Voici un exemple dans Autodesk Civil 3D :

1
Attachez le fichier téléchargé nuage de points à votre fichier Civil 3D
LEED - AU 1


2
Définir les limites du projet
LEED - AU 4


3
Redimensionner le site nuage de points en fonction des limites du projet pour une analyse plus approfondie du site.
LEED - AU 5


4
Créer un modèle numérique de terrain et afficher les courbes de niveau (avertissement : les structures indésirables telles que les voitures doivent encore être exclues).
LEED - AU 6


5
Vue triangulaire du modèle numérique de terrain, utilisée pour modifier ou exclure des zones et des objets tels que des voitures.
LEED - AU 7



Évaluation du site : Utilisation humaine et santé

Utiliser NavVis IVION pour :

  • Identifier les zones de stockage des vélos à l'aide de vues cartographiques
  • Présenter les différentes utilisations à l'intérieur des limites du site au moyen d'images panoramiques à 360 degrés.
  • Créez un inventaire des matériaux de construction à recycler, grâce à la fonction Marquer et mesurer
  • Étudier les possibilités d'activité physique, dresser un inventaire des points d'intérêt (POI) et mesurer les zones d'activité.

Avec NavVis IVIONil a été déterminé que 7 % de la surface totale est destinée à l'usage humain et récréatif. Il y a deux parcs à vélos, l'un ouvert et l'autre fermé, ainsi qu'une zone circulaire au milieu de la cour à des fins récréatives.

LEED - jardin
  • Utilisation par l'homme
  • Effets sur la santé humaine

Utiliser NavVis IVION pour cartographier le réseau cyclable et les zones de stockage des vélos. Différentes vues de la cour ont également été capturées à l'aide de la vue panoramique.

LEED - usage humain 1

Les infrastructures de transport adjacentes, les diverses utilisations du site et les matériaux de construction susceptibles d'être recyclés ou réutilisés peuvent également être identifiés à l'aide d'un système d'évaluation des risques. NavVis IVION.

LEED - utilisation humaine 2

Une fontaine entourée de bancs pour s'asseoir et se détendre pendant les pauses a été conçue à l'aide de... NavVis IVION. Si elles sont disponibles, d'autres possibilités d'activités ayant un impact positif sur la santé humaine peuvent également être identifiées et répertoriées dans la rubrique NavVis IVION.

Fontaine LEED



Conclusion

Bien qu'il ne soit pas toujours possible d'effectuer une évaluation du site uniquement par des moyens virtuels, une grande partie peut être réalisée efficacement avec l'aide de la technologie. NavVis La technologie de l'Internet. Ses capacités de balayage dynamique fournissent des données précises sur le site à l'échelle, et la facilité d'utilisation de sa solution d'accès à la réalité améliore encore l'efficacité.

NavVis doit être utilisé pour compléter, et non pas toujours remplacer, une visite physique du site, qui reste nécessaire pour des tâches telles que l'échantillonnage du sol, et pour compléter des informations telles que les suivantes

  • Précipitations et températures mensuelles moyennes
  • Listes des espèces menacées ou en voie de disparition au niveau fédéral ou national ; pour les projets en dehors des États-Unis, la liste rouge des espèces menacées de l'Union internationale pour la conservation de la nature (UICN).
  • Lorsque ces besoins spécialisés sont satisfaits différemment, la technologie peut réduire considérablement le nombre et la durée des visites, ainsi que le nombre de visiteurs, NavVis la technologie peut réduire considérablement le nombre et la durée des visites, ainsi que le nombre de visiteurs - de nombreuses fonctions professionnelles ne nécessitent plus d'inspections physiques.

En résumé, l'utilisation de la technologie NavVis améliore considérablement l'efficacité de l'obtention des crédits et de l'évaluation des sites durables conformément aux normes LEED. Elle réduit la nécessité de se déplacer sur le site et accélère les processus de cartographie et de documentation.
